• 34305E Compact High Power DC Electronic Load 1250V, 25A, 5KW

34305E 超高功率直流电子负载(1250V) 1250V, 25A, 5KW

1250V, 25A, 5KW

最大功率可达40kW
最大电流可达200A
型号 : 34305E


  • 34000E系列具有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式,配合面板上的150组 储存/呼叫 记忆,能有效地控制所有负载的设定,更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。
  • 具备短路测试功能及设定短路时间,并可量测短路电压及电流。
  • 在定电流及定功率模式下,可做动态负载之仿真,其电流上升、下降斜率均为独立可调,另具有-外部输入任意波形之动态负载功能。
  • 具有OCP、OPP单键测试功能,使得OCP、OPP之测试更有效率及准确。
  • 可设定的吃载/停止吃载(LOAD ON/OFF)电压点及良/不良(GO/NG)的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆,使得负载更适用于各种不同的应用。
  • 多达150组测试参数及状态的储存功能,让其可根据自动测试(auto sequence)需求,随时将储存记忆调出来任意使用。
  • 因其耐压可高达1250V,故而非常适用于功率因子调整器(PFC)的测试应用。
  • 主/从控制最多为1个MASTER,7个SLAVE

34300e_high-power-dc-electronic-load_specifications01_c.jpg34300e_high-power-dc-electronic-load_specifications02_c.jpg






  • 电压/电流源测试
  • 交换式电源供应器瞬时响应

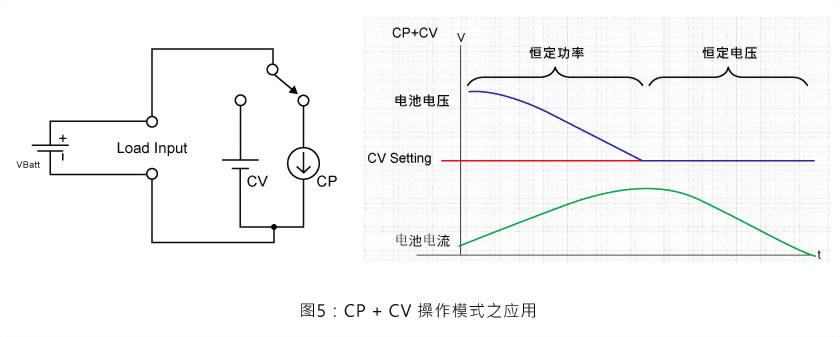

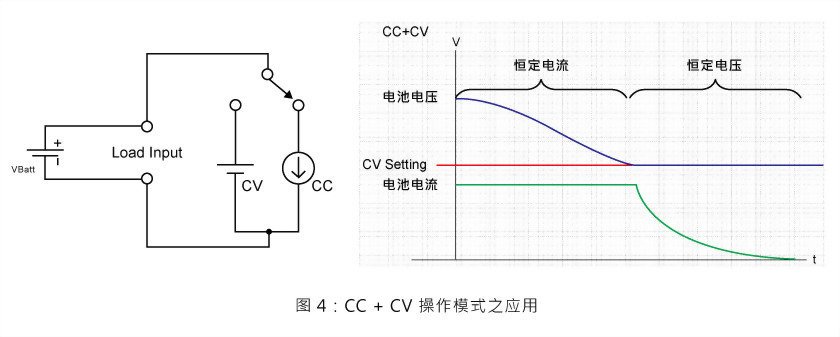

  • 定电压模式供限流测试及模拟电池

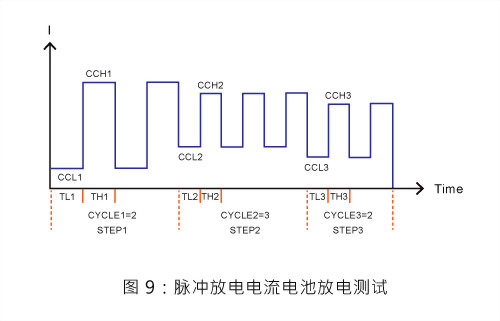

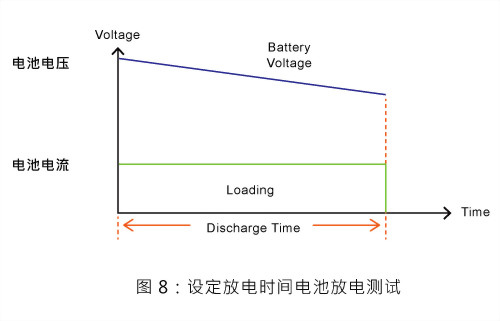

  • 电池放电
  • 电池充电
  • 研发、品管
  • ATE系统
  • 生产测试


34300e_high-power-dc-electronic-load_applications01_c.jpg34300e_high-power-dc-electronic-load_applications02_c.jpg34300e_high-power-dc-electronic-load_applications03_c.jpg34300e_high-power-dc-electronic-load_applications04_c.jpg34300e_high-power-dc-electronic-load_applications05_c.jpg34300e_high-power-dc-electronic-load_applications06_c.jpg34300e_high-power-dc-electronic-load_applications07_c.jpg34300e_high-power-dc-electronic-load_applications08_c.jpg


34305E  超高功率直流电子负载(1250V) 1250V, 25A, 5KW34310E  超高功率直流电子负载(1250V) 1250V, 50A, 10KW
34315E  超高功率直流电子负载(1250V) 1250V, 75A, 15KW34320E  超高功率直流电子负载(1250V) 1250V, 100A, 20KW
34325E  超高功率直流电子负载(1250V) 1250V, 125A, 25KW34330E 超高功率直流电子负载(1250V) 1250V, 150A, 30KW
34335E  超高功率直流电子负载(1250V) 1250V, 175A, 35KW34340E 超高功率直流电子负载(1250V) 1250V, 200A, 40KW
GPIB CardRS-232 Card
LAN CardUSB Card
9923  选购功能:负载电流波形产生器选购配件:吊环
