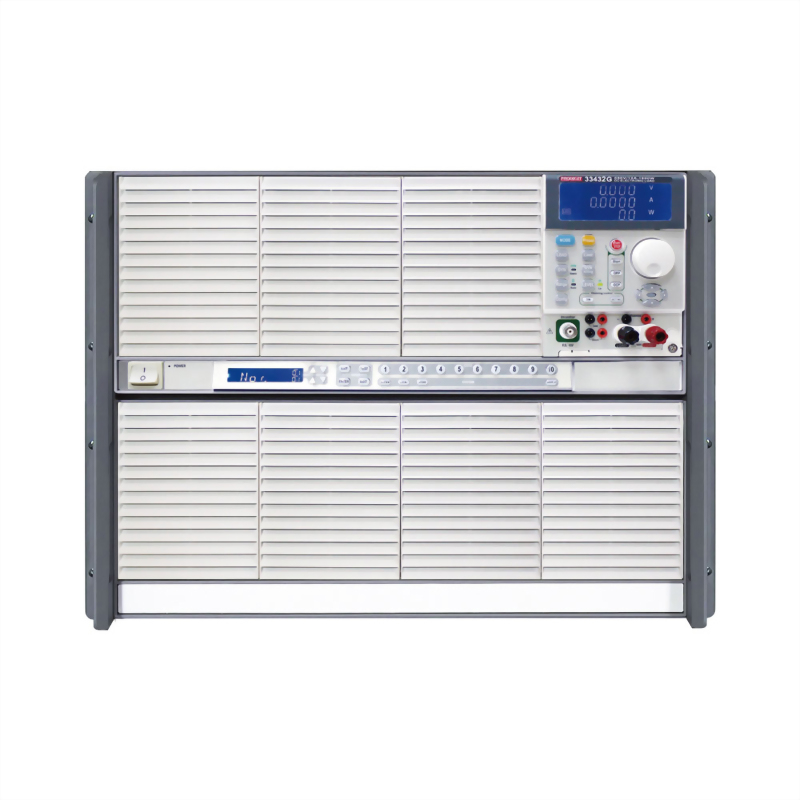

33432G 高功率LED直流电子模拟负载 600V, 24A, 3600W

600V, 24A, 3600W
型号 : 33432G

  • 33430G系列具有独立的控制及显示面板、LED/定电流/定电阻/定电压/定功率/ 动态模式，配合面板上的150组 储存/呼叫 记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、USB和GPIB等介面进行远端控制。
  • 以外接Relay的方式做短路测试（备有短路专用治具板可供选购），并可设定短路时间及量测短路电压。
  • 内建的调光控制讯号输出，方便于LED driver的PWM调光（Dimming）测试。
  • 透过LED模式，设定顺向偏压（Vd）及导通电阻（Rd），即可模拟LED的拉载特性。
  • 可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆，使得负载更适用于各种不同的应用。
  • 多达150组测试参数及状态的储存功能，让其可根据自动测试（auto sequence）需求，随时将储存记忆调出来任意使用。
  •    如何使用3340G / 33430G 系列 LED直流电子模拟负载来测试LED Driver

  • 专供LED Driver测试的LED模式负载
  • 定电流、定电阻、定电压、定功率、LED及动态操作模式
  • 模拟LED顺向偏压（Vd）及导通电阻（Rd）
  • 不只CC、CR、CP mode具备并联操作功能，CV mode亦具备并联操作功能。
  • 响应快速，可供PWM调光测试
  • 内建调光控制所需之控制讯号
  • 以外接Relay的方式做短路测试（内建控制Relay短路之驱动电路）
  • 5位之数位电压，电流以及功率表
  • 过电压、电流、功率及温度保护
  • 可选用介面：GPIB、RS232、USB、LAN
  •    9923负载电流波形产生器提供电池实际放电电流波形之模拟（选购）

  • LED Driver
  • 电压/电流源测试
  • 交换式电源供应器暂态响应
  • 定电压模式供限流测试及模拟电池
  • 电池放电
  • 电池充电
  • 研发、品管
  • ATE系统
  • 生产测试


 33431G  高功率LED直流电子模拟负载　600V, 12A, 1800W 33432G 高功率LED直流电子模拟负载　600V, 24A, 3600W（桌上型）
 33432G  高功率LED直流电子模拟负载　600V, 24A, 3600W GPIB Card
 RS-232 Card USB Card
 LAN Card 9923 选购功能：负载电流波形产生器
 短路专用治具板
