• 支援以下 各系列直流電子負載

3300F系列 電子負載機框 （3300F 四個模組機框、3305F 二個模組機框、3302F 單個模組機框）
3310F系列（75W~350W）
3310G系列（75W~400W）
3310G系列（800W）
3340G系列（150W~300W）（33401G除外）
33430G系列（1800W / 3600W）
3350F系列（600W~1800W）
3360F系列 （600W~14.4KW）
33500F系列 （2.4KW~14.4KW）
34000A系列（5KW~40KW）
36000A系列（50KW / 60KW）

• 藉由9923應用軟體 可編輯任意波形，提供電子負載模擬不同的吃載狀況
• 可由示波器下載所要模擬的電流波形
• 最多可編輯高達2048組時序步驟

博计电子开发的Model 9923 电流波形产生器是提供电池放电测试的实际放电电流波形的模拟。
现在市场上， 以电池为电源的应用已经相当多元，资讯产品应用方面如手机 、平板、笔电 ...等，在动力应用方面如电动自行车、电动机车、电动汽车等。

由于上述产品在实际运作时，电池的输出电流是随着产品的操作而改变，为了评估电池的寿命容量，可使用时间及相关特性，用实际电池在一般情况或最恶劣情况下的负载电流波形来测试电池是实际且合理的做法。

对于如何将不规则的负载电流波形导入到电子负载来模拟实际的电流波形，可用下述两种方法来达成；

1. 使用市场上任意波形产生器，用人工手动方式来编辑负载电流波形。
2. 将示波器所记录的电池放电电流波形经适当处理后直接下载到任意波形产生器中。
博计的9923负载电流产生器安装在博计全系列具有Analog Input的直流电子负载上便可执行，用人工编辑或用示波器波形下载的方法来产生模拟的负载电流波形。
9923电流波形产生器可以安装的直流电子负载，包括3300F、3302F、3305F机框上或系列高功率电子负载上3350F、3360F、34000A、36000A系列。
9923需搭配随机所附的PC应用软件来执行波形编辑，示波器波形载入及下载到9923等工作。

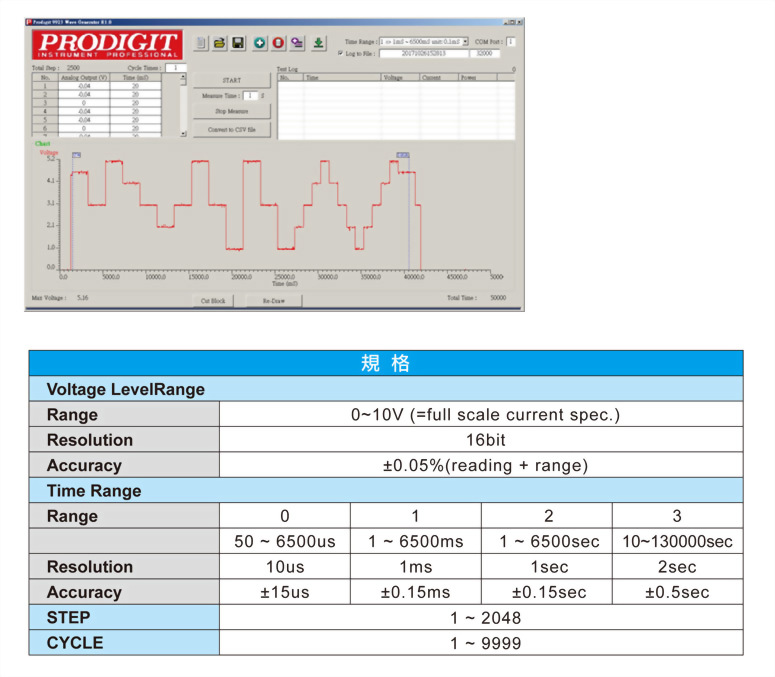

Model 9923(电流波形产生器)具有高达2048组序列输出电压与高达9999次循环的功能，搭配9923 应用软体可产生负载电流波形的电压，将此电压连接至电子负载的ANALOG INPUT 端即可使电子负载依9923所编辑的电流波形的吃载，吃载电流范例如图1，9923 规格如表1，9923 输出10V等于电子负载的最大电流值，输出5V等于电子负载1/2的电流规格，以此类推。

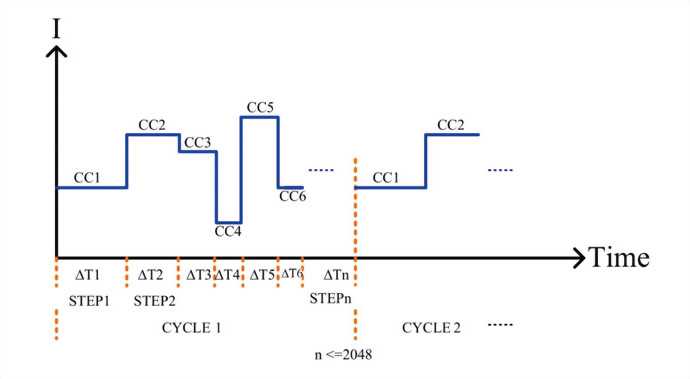

图1 负载电流波形

9923 Current Waveform Generator Application Software

 一般常见的负载时序应用

1. 电池放电及其应用(笔记型电脑、电动汽车、电动机车)，模拟各种不同的动态拉载电流波提供多个  电流准位的动态电流模拟。
2. 各种控制装置的负载调变测试。
3. 电源供应器混合负载调变。
4. 燃料电池生命周期测试的负载模拟。

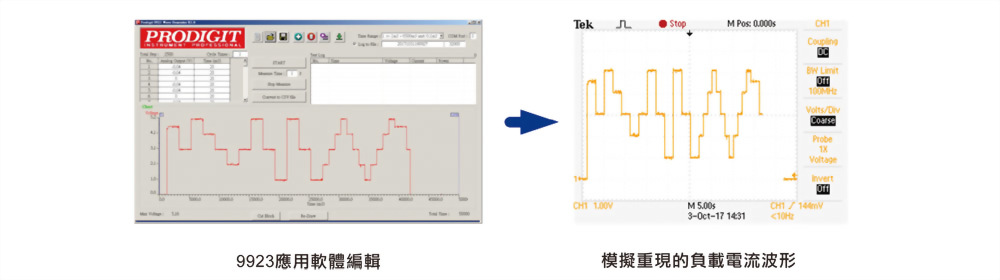

a. 使用自行编辑负载电流波形，来模拟重现的方式 :

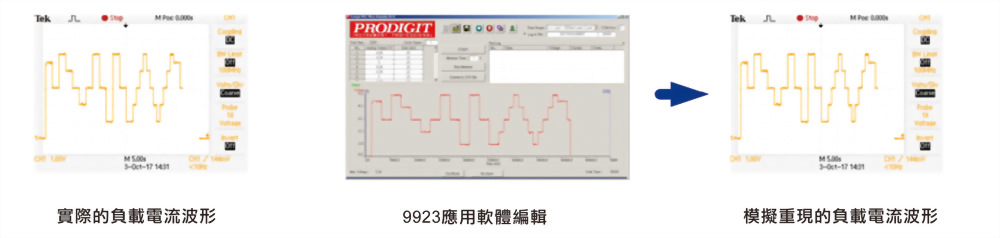

b. 使用示波器的负载电流波形(*.CSV)，经由 9923 应用软体处理后，在下载到9923来模拟重现的方式 :

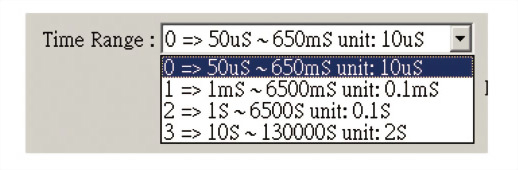

c. Time Range : 选择使用时间规格
使用者可設定Time Range 0~3或可藉由示波器儲存實際電流波形(*.CSV)，透過 9923 應用軟體讀取  實際電流波形檔(*.CSV)再下載至 9923 Current Waveform Generator 進行電子負載模擬拉載。

d. COM Port : 设定RS-232连线COM Port

e. New File： 开新档案

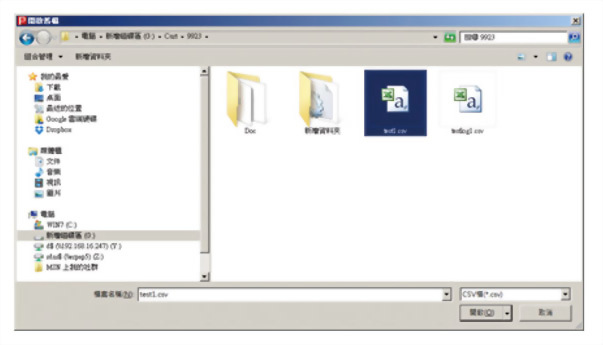

f. Open old File：载入已存在之测试步骤档，或是载入示波器的CSV格式档，透过9923应用软体读取实际电流波形档(*.CSV)再下载至 9923 Current Waveform Generator 进行电子负载模拟拉载。

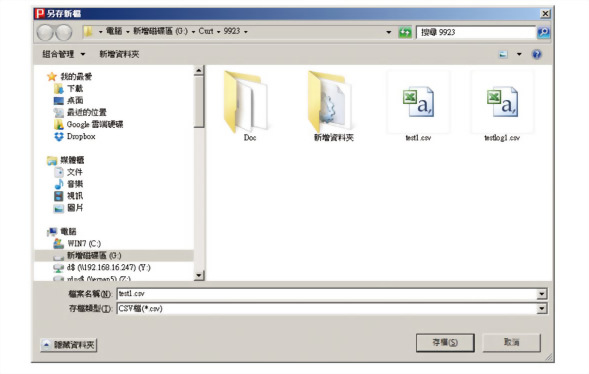

g.  Save to File：储存测试步骤设定值到指定的档案中。

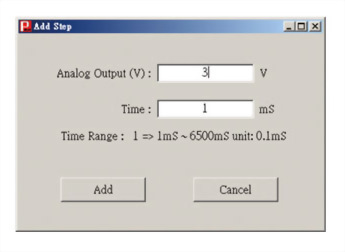

h. Addition：新增一笔测试步骤在最后一个测试步骤后面，最多2048个测试步骤，超过2048系统会提示讯息。

1. Analog Output(V) : 设定 Analog Output 输出电压值。
2. Time :  设定输出电压时间, 单位依Time Range而改变。
3. Add :  确定新增一笔
4. Cancel :  取消设定

i. Delete： 删除一笔测试步骤。

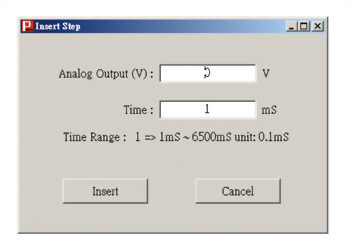

j. Insert： 插入一笔测试步骤在目前所选测试步骤后面，最多2048个测试步骤，超过2048系统会提示讯息。

1. Analog Output (V) : 设定类比输出电压值。
2. Time : 设定吃载时间, 单位依Time Range而改变。
3. Insert : 确定插入一笔。
4. Cancel : 取消设定

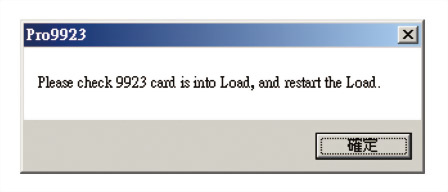

k. Download to Load：下载测试步骤到9923

l. Test Step List： 显示所有测试步骤设定资料。

• 双击可以对该栏位编辑，按下 [Enter] 即可进行设定，若未按 [Enter] 就不会做出修改。
  修改完成，时序图就会更动，并会自动往下一个步骤提供修改。
  当已到最后一步骤按下[Enter]，就会自动往下一个Channel提供修改。


勾选Log to File系统会自动产生序号YYYYMMDDhhmmss，使用者也可以自行更改, 此栏位会用来建立记录档的档案名称后面会加上0001的计数数字，测试记录档会固定存放于TestLog资料夹中，并且会依最后一个栏位的数字做笔数换档动作。

o. Test Step List：显示所有测试步骤设定资料。

• 双击可以对该栏位编辑，按下[Enter]即可进行设定，若未按[Enter]就不会做出修改。
  修改完成，时序图就会更动，并会自动往下一个步骤提供修改
  当已到最后一步骤按下[Enter]，就会自动往下一个Channel提供修改。


2. 接下来会进行测试步骤进行比对，比对相同不会进行下载烧录, 若不相同会提示使用者是否要  下载到9923之中，系统会提示[ Have modify. Do you want to download to LOAD ? ] 如下图。

3. 启动测试后，若有设定Measure Time且大于0，系统就会依时间，做量测电压、电流、功率等  资料，并记录于Test Log中。

q.   Stop : 停止量测。
r.   Chart : 显示时序图。
s.   ReDraw：重画时序图。
t.   Cut Block：删除区块以外的资料。
使用者可以调整Ux及Dx的位置来缩减资料量。

 单机应用  (不须电脑装置)

9923 支援不须电脑装置的单机操作，使用者只须将欲加载的编辑波形资料下载至9923 后便储存在9923 的EEPROM，当应用时不需记录电压电流等资料时，即可将电脑装备移除，使用者只须按下9923 背板上的Start 按键Analog output 即会开始依编辑的电压准位与时序输出电压信号至电子负载的Analog input 开始吃载。使用者也可使用 Start key 端子孔位(External Start key)连接较适当长度的外部双接点按键，更方便使用。

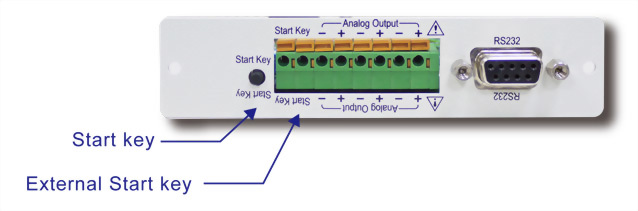

9923的面板图

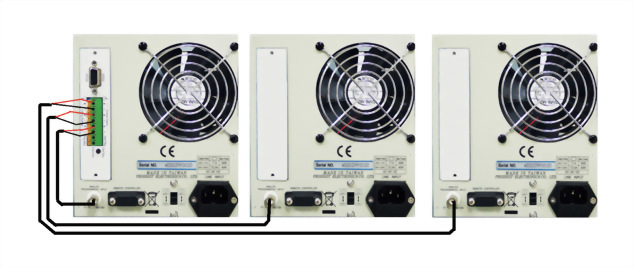

 并联应用

 9923 安装方式
