4017 DC 数位功率分析仪

100Vp, 12Adc / 60Ap
型号 : 4017


  • 4017是新一代数位功率计,专为直流电源功率量测分析,本产品采用3.5” 彩色LCD显示幕,除了数字显示外也提供图形显示,达成准确清晰及便捷的功率量测。
  • 4017的电压档位适合各种电池,包括圆柱形及钮扣型干电池、镍氢电池、锂电池等充放电电池,尤其是2.5V及5V档位可提供0.1mV的解析度。
  • 4017电流量测范围非常宽广,最低档位为 0.375mA,最高档位为 12 Adc,总共有 18 个量测档位。电压档位则有6 个量测档位,100 Vdc 是最高档位,对于更大范围的电流量测,也可以和外部分流器(Shunt)搭配使用,如本公司7550A、1000A、2000A的精密电流分流器,再于4017机器内设定Scale倍率即可, 就能符合最高电流可以达到250、1000或2000安培更宽广的量测需求。
  • 4017的409.6KHz V/A同步高取样率,使用DSP的长时间不中断的积分运算,此特性特别适用于Iot装置、智慧手机、蓝芽装置等,在运行时工作消耗电流随着装置工作模式变化,4017能精确量测该期间的平均电流Aav、Ahr及Whr等重要数据。
  • 内建电池充放电模式,能够精确测量充电与放电的容量%,可以用来验证电池于规则与不规则充放电电流工作时的电池电量表〈Gauge Meter〉。
  • 为了了解待测产品的稳定度,4017提供了资料撷取(Data Logger)功能,针对VDC, ADC, Watt, 各到256笔,外配PC则无笔数限制,对于测试产品的稳定度,提供便捷、准确的量测。
  • 另外为了要了解待测产品对于长时间重复开、关的影响,4017内建开关,可以控制输入时间和循环次数到9999次,如每10分钟导通/ 每10分钟关闭,最长循环测试时间可长到138天以上。
  • 4017提供4种选购介面:GPIB、RS232、USB及LAN,方便资料撷取、储存及远端控制。
  • 9943测试连接器,9943有USB Type A、USB Type C,Micro-USB,及红黑接线柱,提供待测物与4017直流电源东率分析之间的连接。

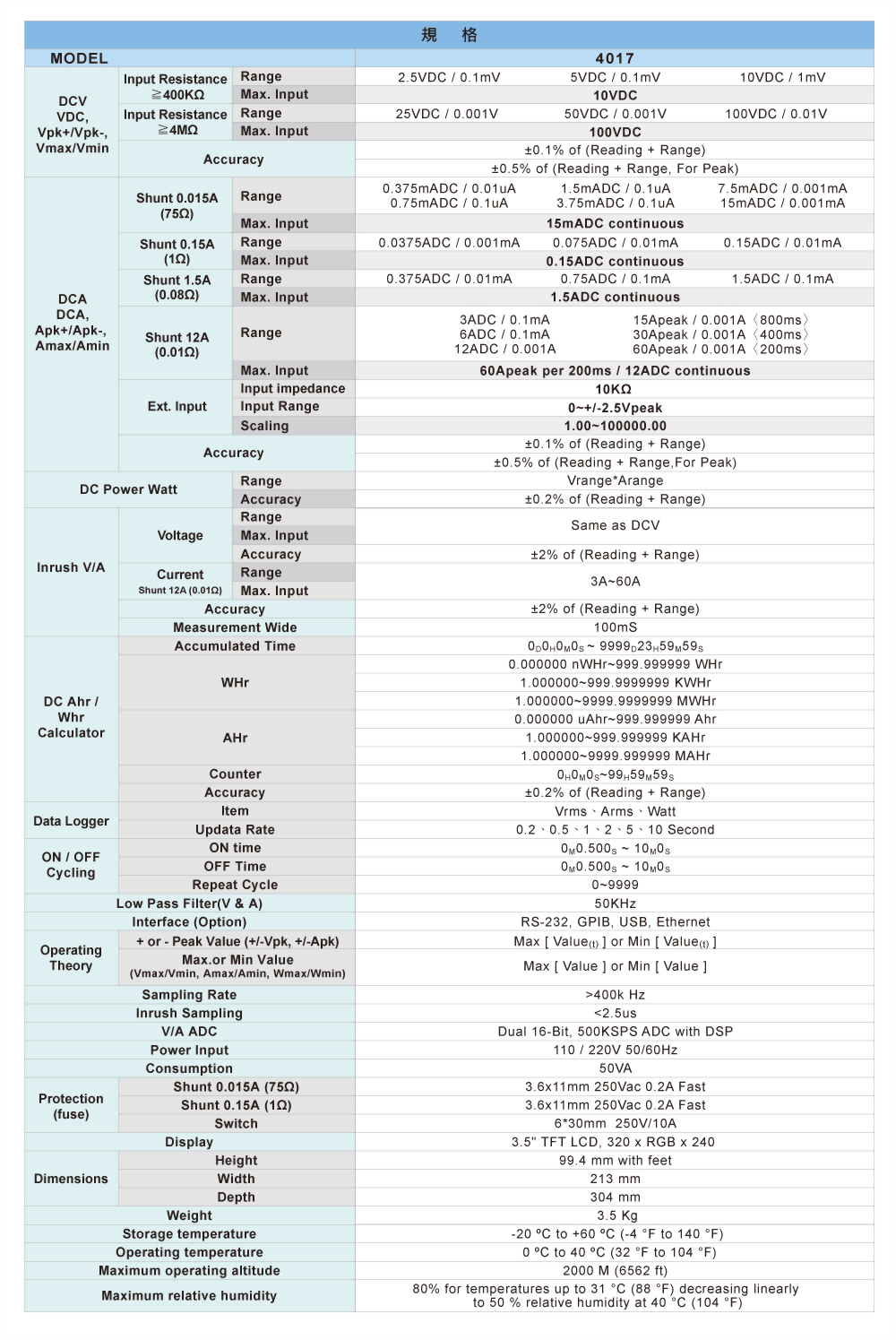

  • 电压档位6档:
2.5 VDC / 0.1mV
5 VDC / 0.1mV
10 VDC / 1mV
25 VDC / 0.001V
50 VDC / 0.001V
100 VDC / 0.01V
  • 电流档位18档:
0.375m ADC / 0.01uA
0.75m ADC / 0.1uA
1.5m ADC / 0.1uA
3.75m ADC / 0.1uA
7.5m ADC / 0.001mA
15mA ADC / 0.001mA
0.0375 ADC / 0.001mA
0.075 ADC / 0.01mA
0.15 ADC / 0.01mA
0.375 ADC / 0.01mA
0.75 ADC / 0.1mA
1.5 ADC / 0.1mA
3 ADC / 0.1mA
6 ADC / 0.1mA
12 ADC / 0.001A
15 Apeak/ 0.001A〈800ms〉
30 Apeak / 0.001A〈400ms〉
60 Apeak / 0.001A〈200ms〉

  • 使用高速DSP运算技术,及高速16 bits的类比/数位转换器,提供长时间连续无间断量测,高速409.6kHz取样频率
  • 100 VDC / 12 ADC输入范围,提供3档高达15Apeak、30Apeak、60Apeak最大容许瞬间电流档位。
  • 最小电流档位0.375mA, 0.01uA解析度,适合Iot装置消耗电流量测。
  • 彩色多功能數字及圖形LCD顯示器
  • 资料撷取(Data Logger)模式,可记录VDC, ADC, Watt, 至256笔,外加PC则无笔数限制,可供长时间监控品质之用
  • 内建开关,可控制时间及循环次数到9999次,循环测试可长达138天以上

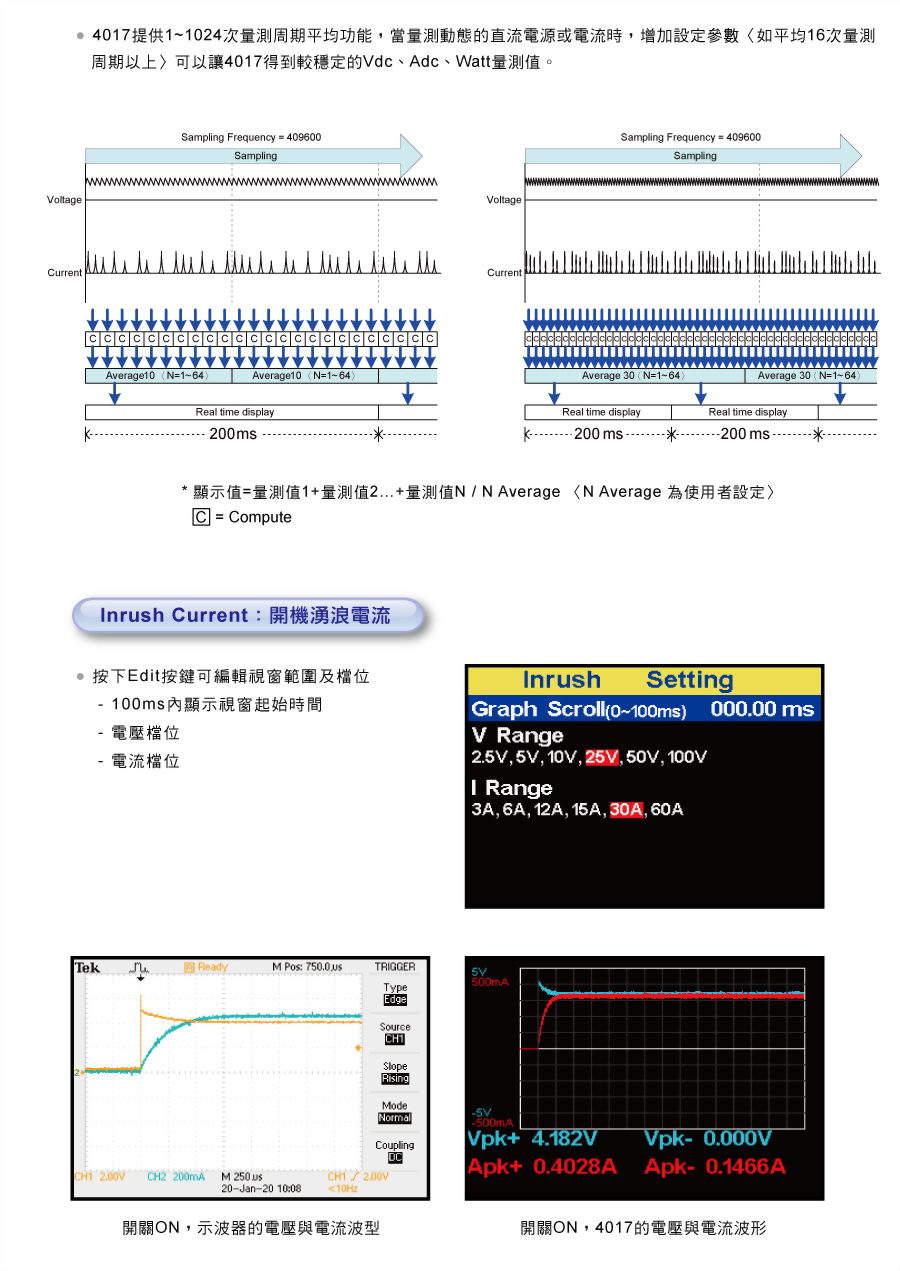

  • 可量测开关开启瞬间的涌浪电流Inrush Current及电压
  • 支援外部SHUNT量测功能,扩大电流的量测范围
  • 支援外部Shunt量测功能,可以搭配本公司7550A, 1000A, 2000A分流器以符合更高电流量测及累积功率Whr, Ahr量测功能的需求
  • 选用配备:GPIB、RS232、USB、LAN,9943测试连接器
