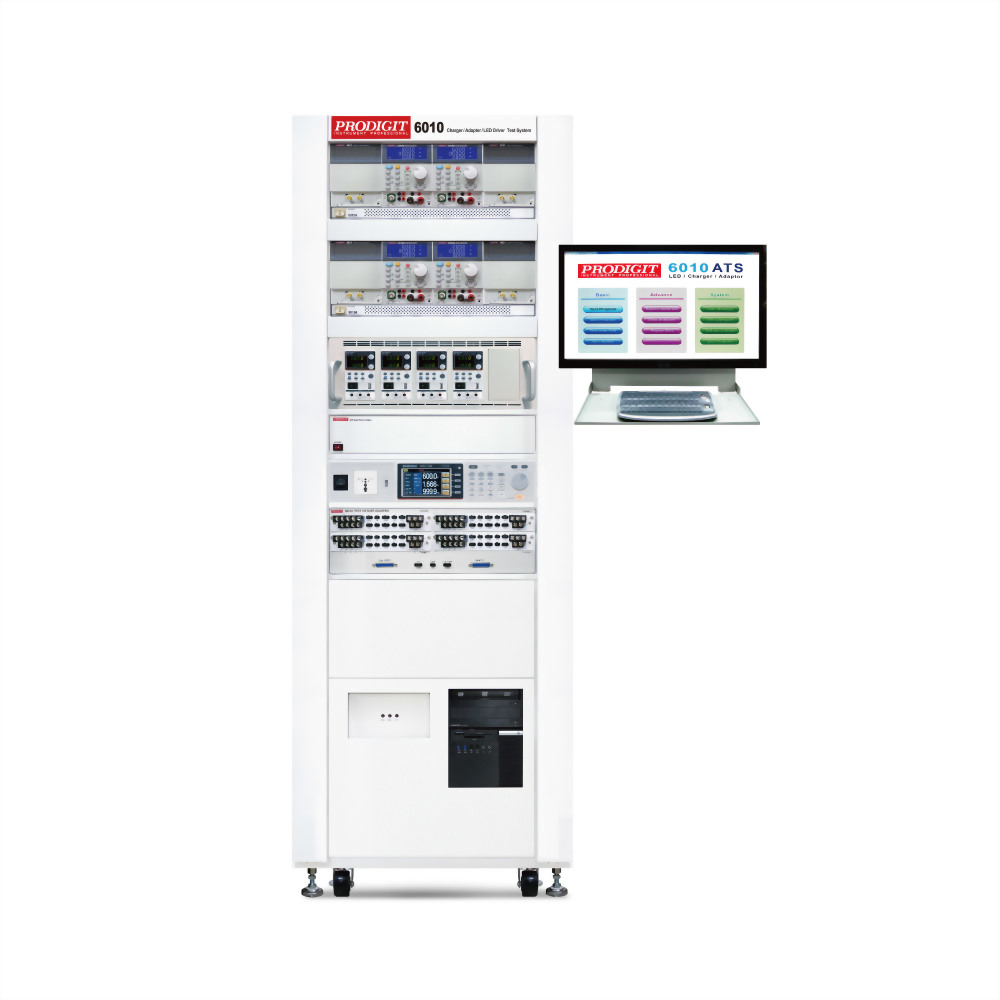

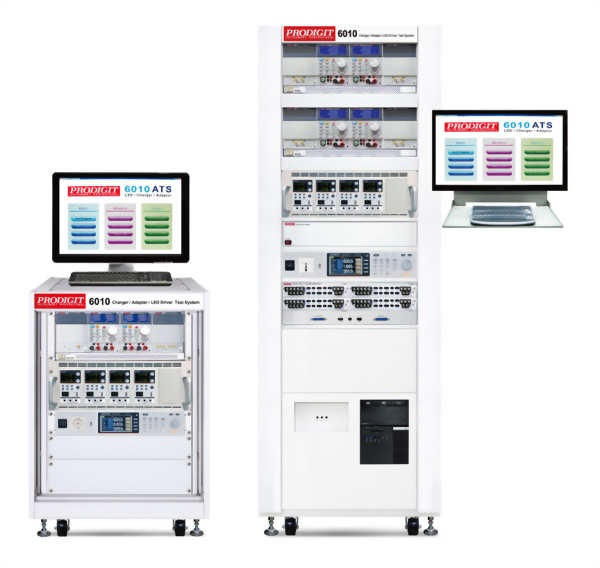

• 6010 Charger / Adapter / LED Driver 自动测试系统可满足多种类型之电源产品测试需求，可以同时一次测试多个待测物，大幅提升生产线产能。
  具有多个模组组合，包含交流电源供应器独创的内含Triac模拟输出功能的低杂讯类比式、4组精准的功率电表、2或4组涟波杂讯/时序测量模组、4组 OVP直流电源、3310F系列&3332F/3336F电子负载模组及独创专为LED 电源输出测试所设计的专用电子负载3340G系列。

• 测试项目涵盖了5大类电源测试特性：

1. 输出特性（Output Performance）-- 检测待测物的一般性能
2. 输入特性（Input Characteristic）-- 检测待测物的输入电源参数
3. 稳定度测试（Regulation Tests）-- 检测待测物在输入电源和负载变化时的稳定性
4. 时序和瞬态（Timing & Transient）-- 测量开机、关机时的暂态状态及时序
5. 保护测试（Protection Tests）--触发及测试待测物的保护电路

综 合 测 试 项 目

LED Driver 测试项目

– 输出特性 Output Performances

• 直流输出电压
• 直流输出电流
• 涟波电流(RMS and Peak-to-Peak)
• 调光电流(PWM & Triac mode)
• 调光频率
• 调光周期
• 效率
• 测试中调整
• 过冲电压

• 输入涌浪电流测试
• 输入有效值电流
• 输入峰值电流
• 输入功率
• 输入功率因素
• 输入电压缓升/降测试
• 输入频率缓升/降测试
• 输入断电测试
• 输入电源失真模拟

• 负载稳定度
• 电压稳定度
• 综合稳定度

• 开机时序
• 关机时序
• 上升时间
• 下降时间

• 短路测试
• 过电压保护
• 过电流保护
• 过功率保护

• TTL信号控制
• 继电器控制

Charger / Adapter 测试项目

– 输出特性 Output Performances

• 直流输出电压
• 直流输出电流
• 效率
• 测试中调整
• 过冲电压
• 过冲电流
• 杂讯 (RMS & Peak-to-Peak)

• 输入涌浪电流测试
• 输入有效值电流
• 输入峰值电流
• 输入功率
• 输入功率因素
• 输入电压缓升/降测试
• 输入频率缓升/降测试
• 输入断电测试
• 输入电源失真模拟

• 负载稳定度
• 电压稳定度
• 综合稳定度
• 动态负载稳定度
• 同步动态负载稳定度

• 开机时序
• 关机时序
• 上升时间
• 下降时间

• 短路测试
• 过电压保护
• 过电流保护
• 过功率保护
• 温度模拟

• 平均效率测试

• TTL信号控制
• 继电器控制

• 高性价比，全功能模块化设计之测试系统
• 适用于充电器，适配器(adapter)及LED电源之多功能测试系统
• 可同时一次测试多个待测物，大幅提升生产线产能
• Windows 7 以上（含）的作业环境
• 接受客制化订制
• 开放性架构软件平台

1. 支援相关硬体扩充
2. 测试项目编辑功能
3. 测试程式编辑功能
4. 统计分析报表编辑功能
5. 线上仪控功能
6. 使用者权限设定
7. 支援 Bar Code Reader

6010 ATE 的AC,DC电源及Inrush Current 测试方案

 1. Prodigit的电子负载机型最多最齐全

除标准的300W模组式负载3310F系列，双负载模组3330F系列、LED负载3340G系列外，其他机型也都可以支援。

包括600W、1200W、1800W、2400W、3600W、5000W等，甚至交流负载都能支援，让您购置6010 ATE后，不须担心未来电源机型需要对应的电子负载，博计是目前市场上规格与机型最完整的厂家。

 2. AC电源除APS-7050及APS-7100外，亦可选用APS-7200 / APS-7300以上规格的AC电源

Prodigit 6010 ATE 对上述AC Source都可支援，对市场上各品牌的AC电源经评估后亦可支援，若需评估请联络博计业务部门。

 3. Inrush Current 最佳测试方案

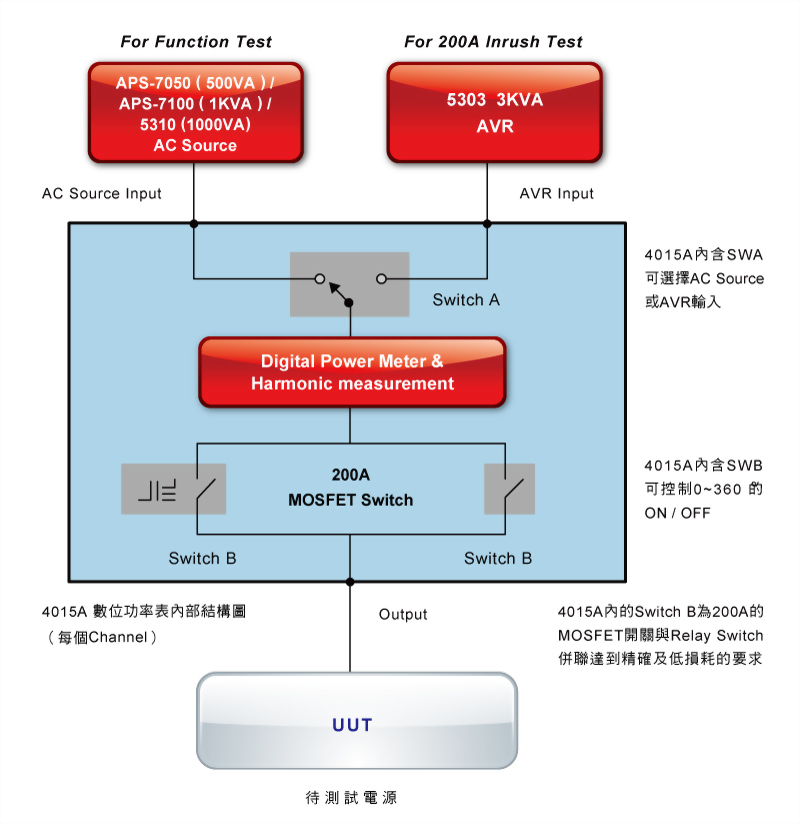

6010 ATE 使用4015A的结构图

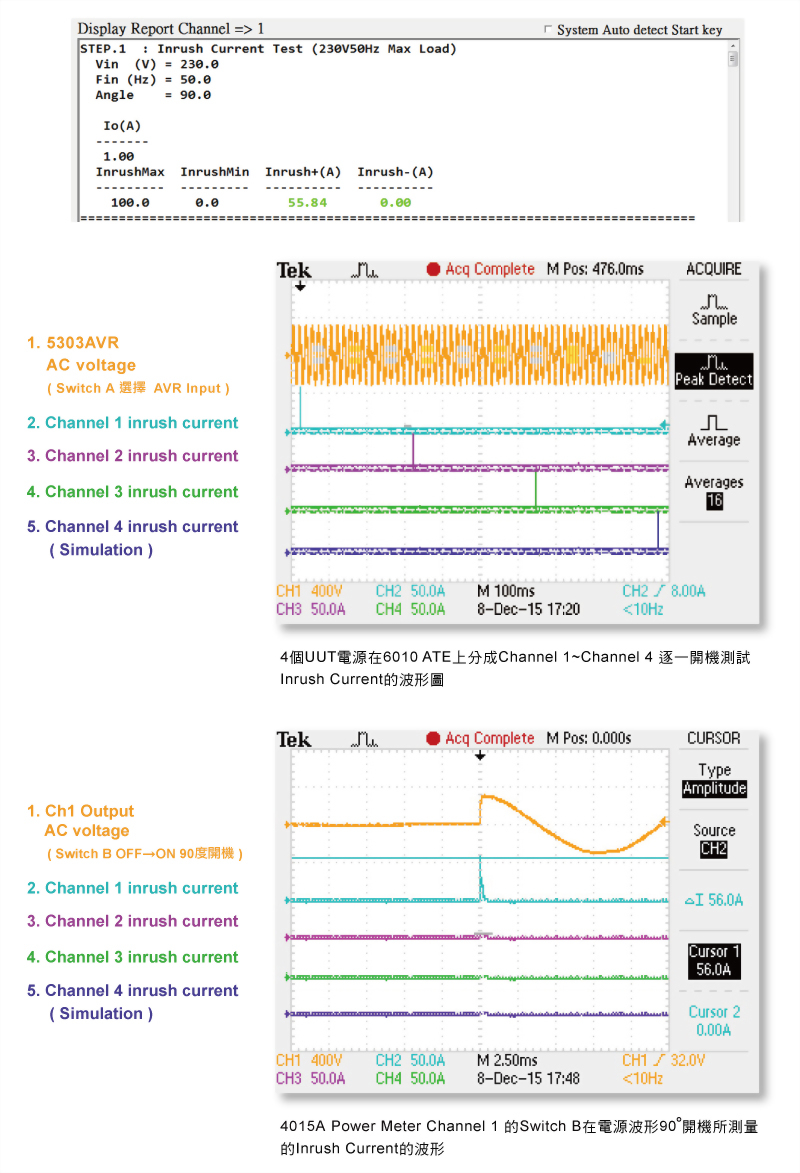

6010 ATE的Inrush Current测试报表

对于Charger / Adapter等不需要Harmonic电流谐波测量时，可以选用4013A 300V / 20A AC / DC数位功率表，其系统结构图如下所示

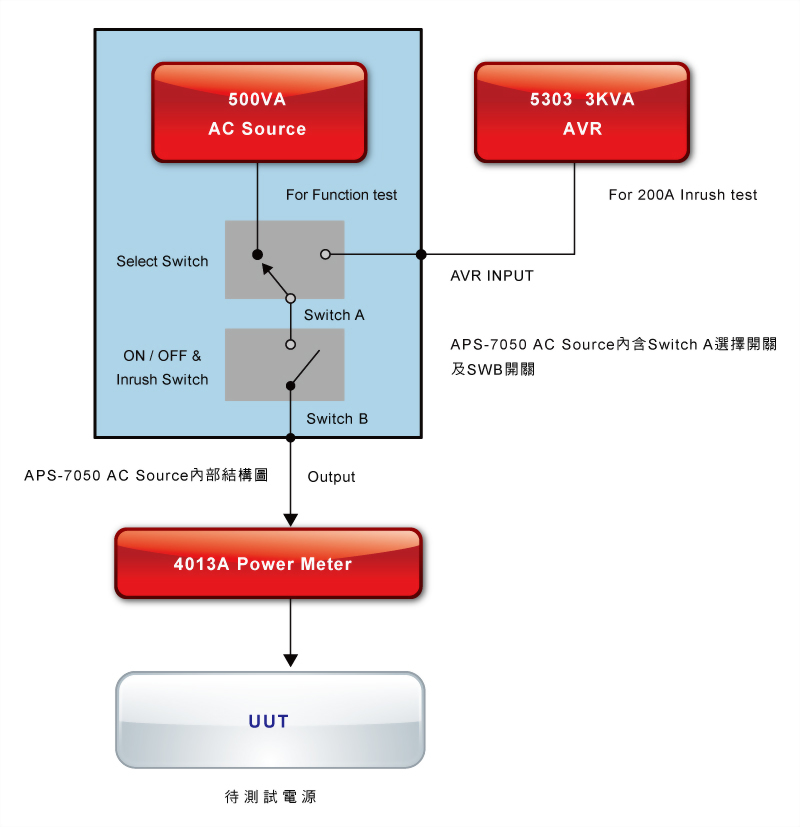

6010 ATE 使用 APS-7050 / 4013A 的结构图

 4. 6010 ATE内AC Source的弹性组合

如前所述，对于输出功率在30W内的AC/DC电源产品，需要使用99093双治具且4台同时测试时，仅需一台APS-7050或APS-7100 AC Source，若输出功率>30W但小于60W时，便可选用2台APS-7050或1台APS-7100 1KVA AC Source。

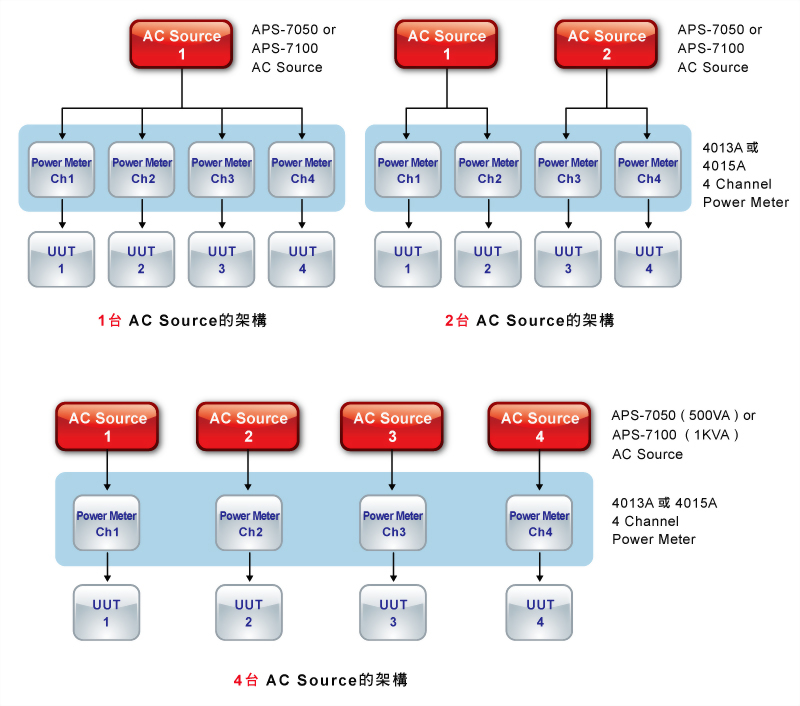

6010 ATE的架构非常弹性，搭配4013A 4个Channel Power Meter或4015A 4个Channel Power Meter（含Harmonic测量）能够一台AC Source对4台待测电源，并允许2台AC电源或4台电源的使用，如下图所示

 5. 6010 ATE支援DC/DC

除了AC / DC电源外，Power Bank与电池BMS相关电源已相当普遍，6010 ATE亦支援单输出或多输出的DC / DC电源测试，6010 ATE内有PFR-100L（50V / 100W）、PFR-100M （250V / 100W）、PSU-60-25（60V / 25A / 1500W）等DC电源，除了供DC输出端的OVP测试外，并能够作为DC / DC电源输入端用，6010 ATE内的4015A除交流V / A / W / Harmonic 量测外，并支援DC的V / A / W量测，另外4013A Power Meter可支援AC / DC的V / A / W量测。 对于市场各品牌的DC电源，经评估后亦可支援，若需评估请与博计业务部门联络。

 7. LED测试 & 风扇测试

风扇测试功能

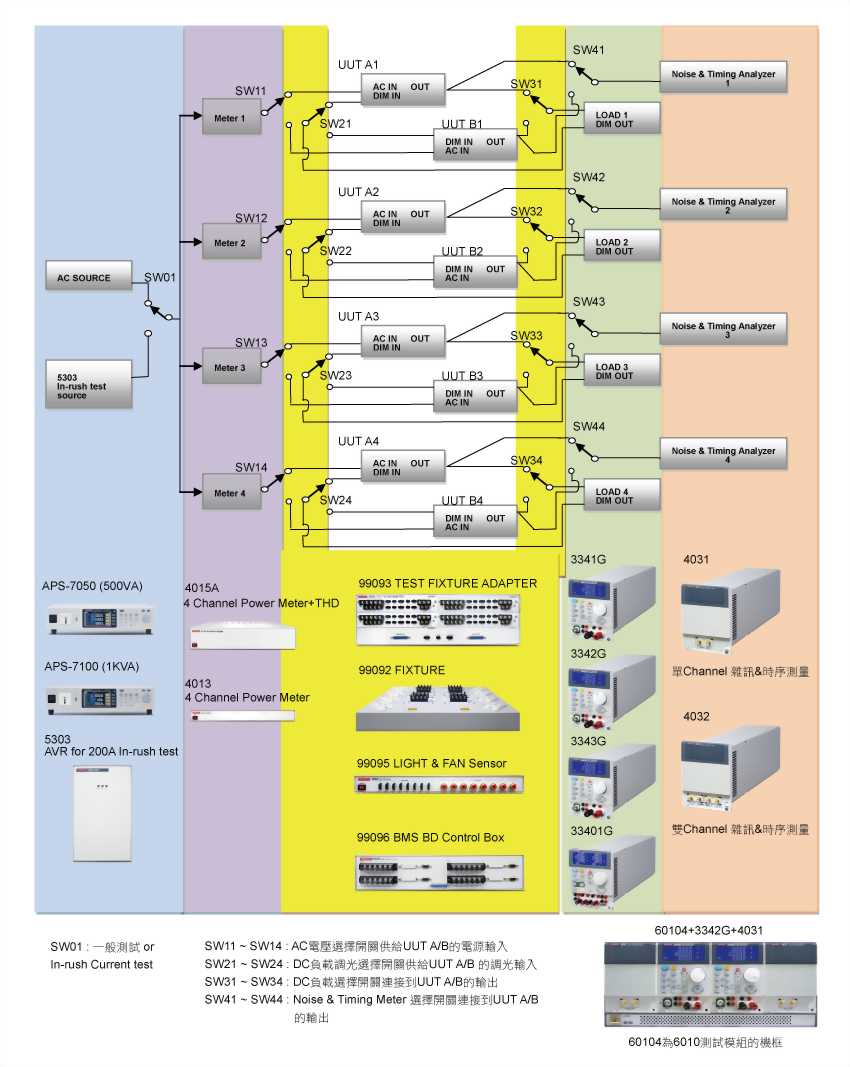

6010 ATE for LED Driver 的系统架构图

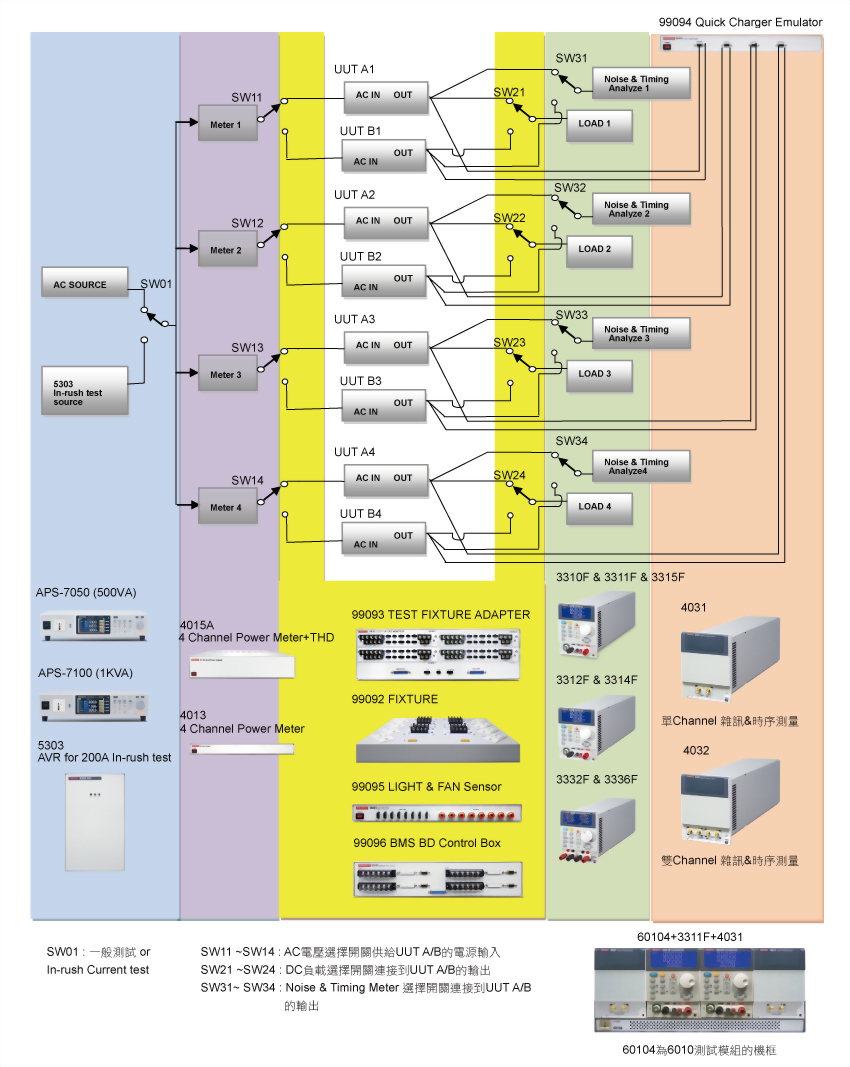

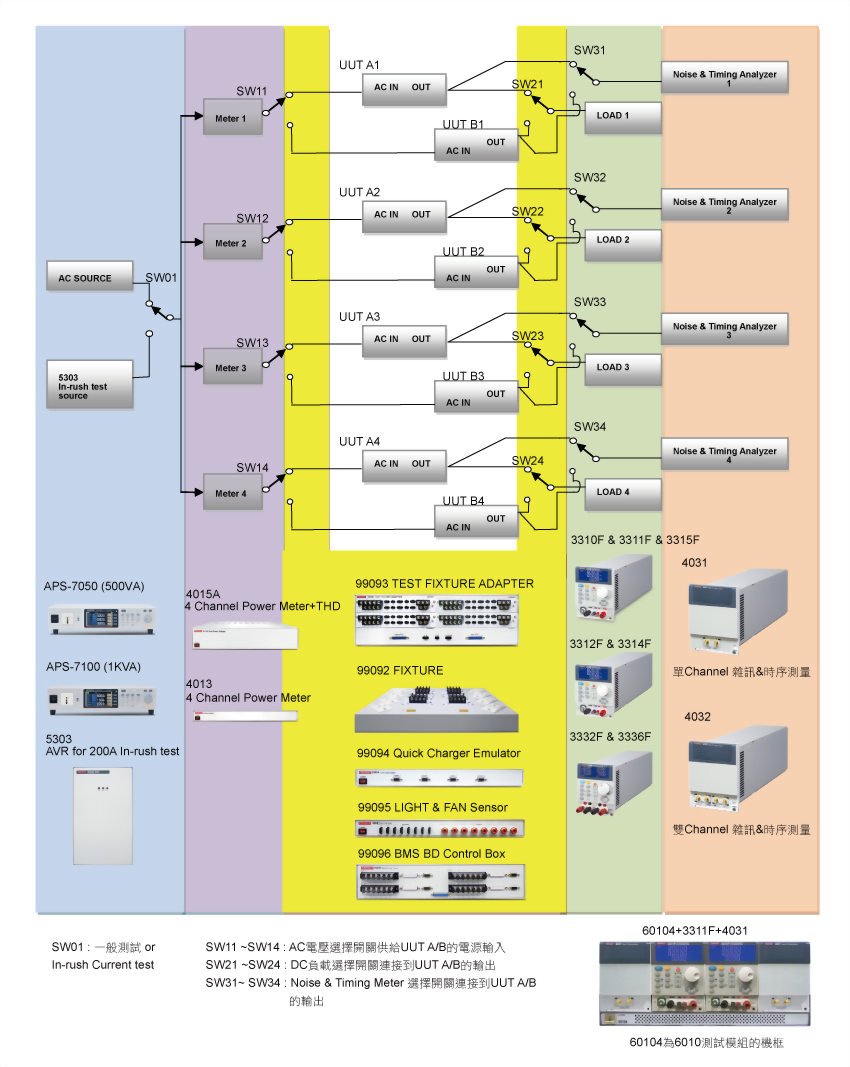

6010 ATE for Adapter / Charger 的系统架构图

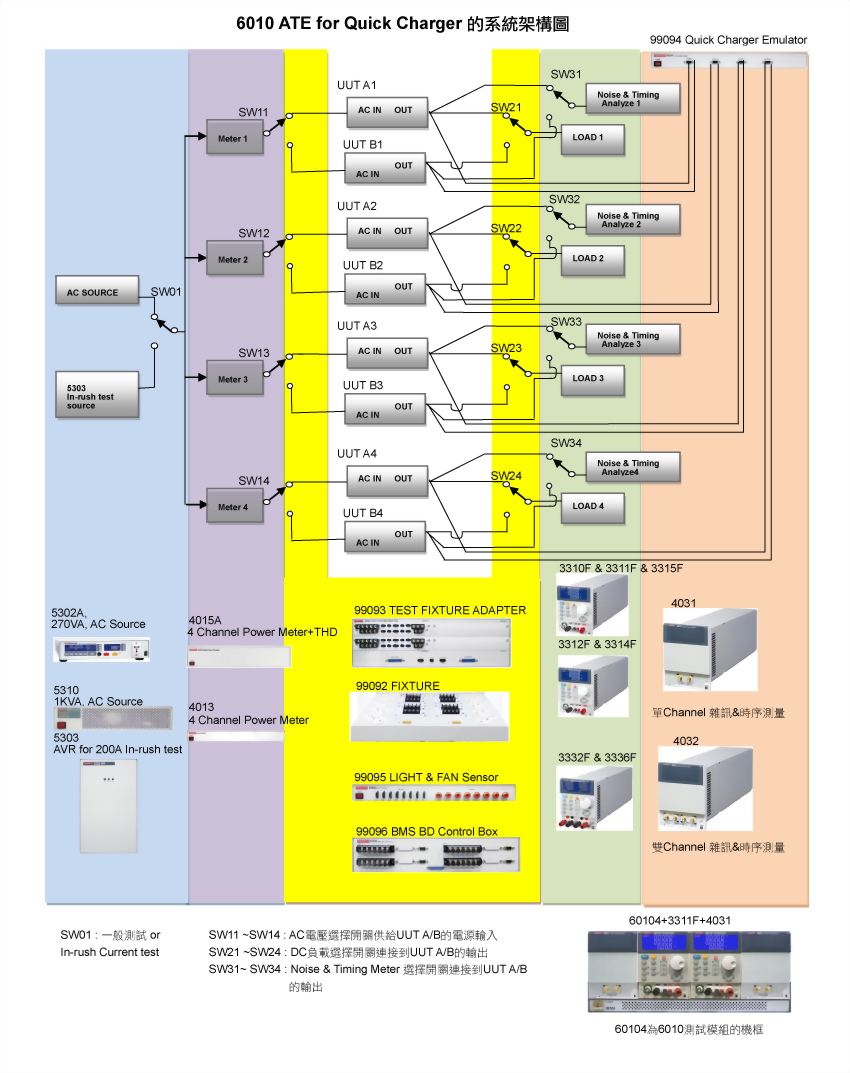

6010 ATE for Quick Charger 的系统架构图

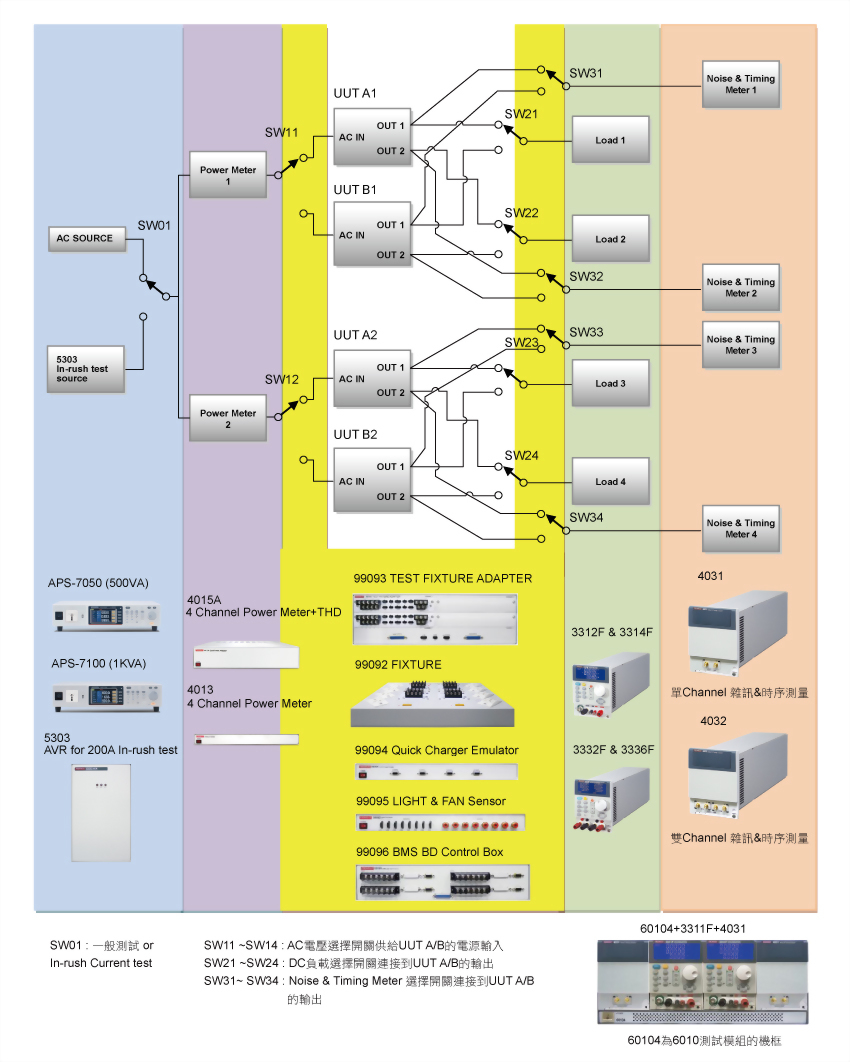

6010 ATE for 2 路输出 AC / DC 电源的系统架构图

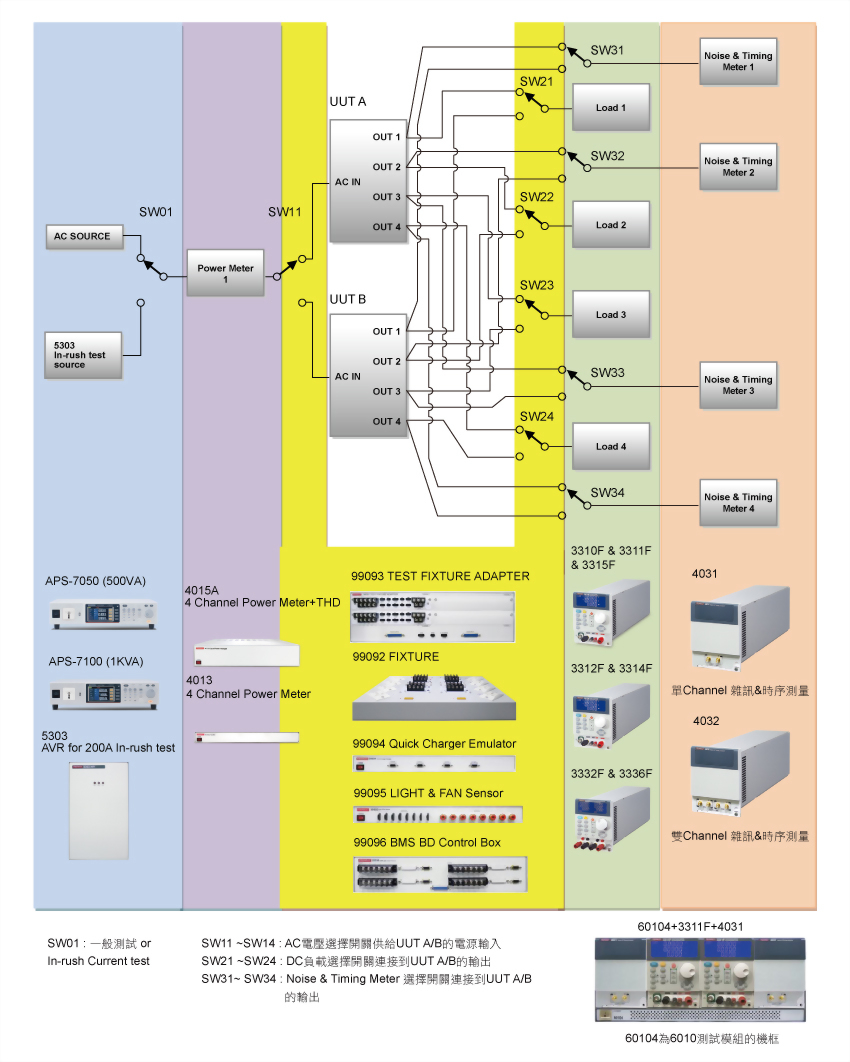

6010 ATE for 4 路输出 AC / DC 电源的系统架构图
