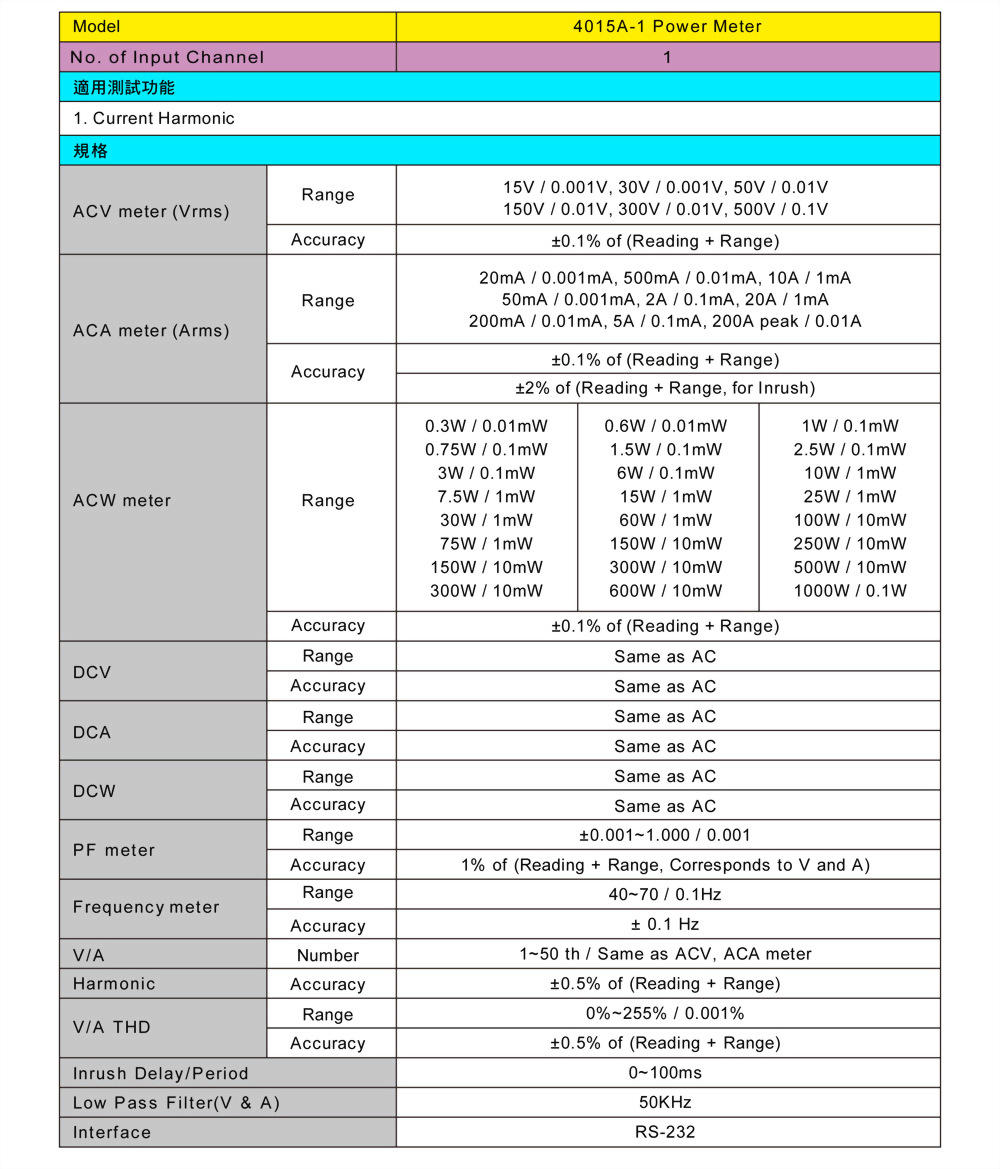

4015A-1 规格简表叙述及可适用之功能列表

4031-PD 规格简表叙述及可适用之功能列表

5303 规格简表叙述及可适用之功能列表

PFR-100L/100M 规格表及可适用之功能列表

9922-R 规格简表叙述及可适用之功能列表

• 可依产品测试需求，选择所需要的设备配置版本（基本版 / 标准版 / 加值版 / 完整版）
• 除了支援USB PD，亦同时支援QC2.0 / QC3.0 / PE+ / PE+2.0
• 极高性价比，全功能模组化设计之测试系统
• Windows 7 以上（含）的作业环境
• 开放性架构软体平台

1. 支援相关硬体扩充

2. 测试项目编辑功能

3. 测试程式编辑功能

4. 统计分析报表编辑功能

5. 线上仪控功能

6. 使用者权限设定

7. 支援 Bar Code Reader

6050-1 USB PD 单组自动测试系统

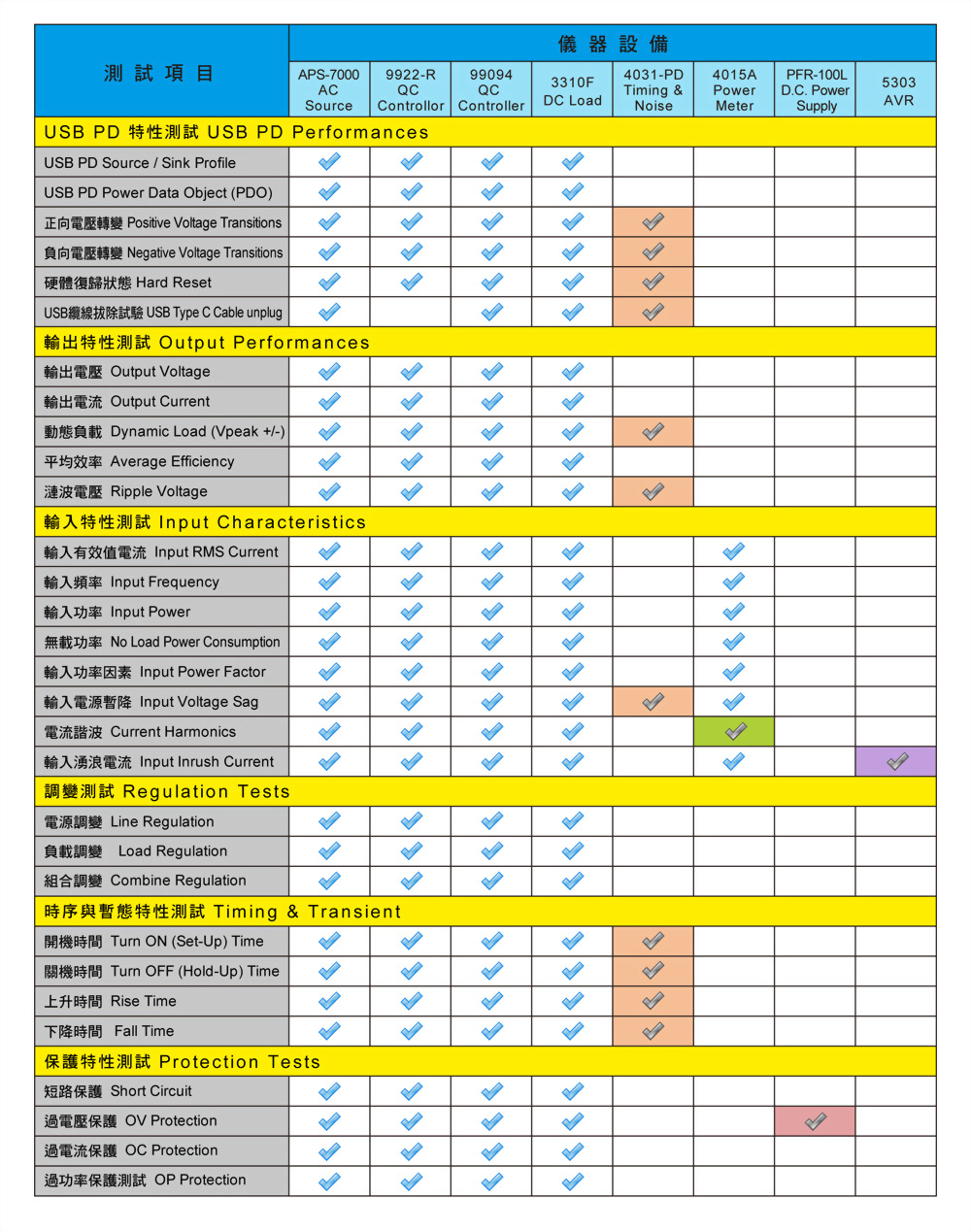

USB PD测试项目与设备配置表

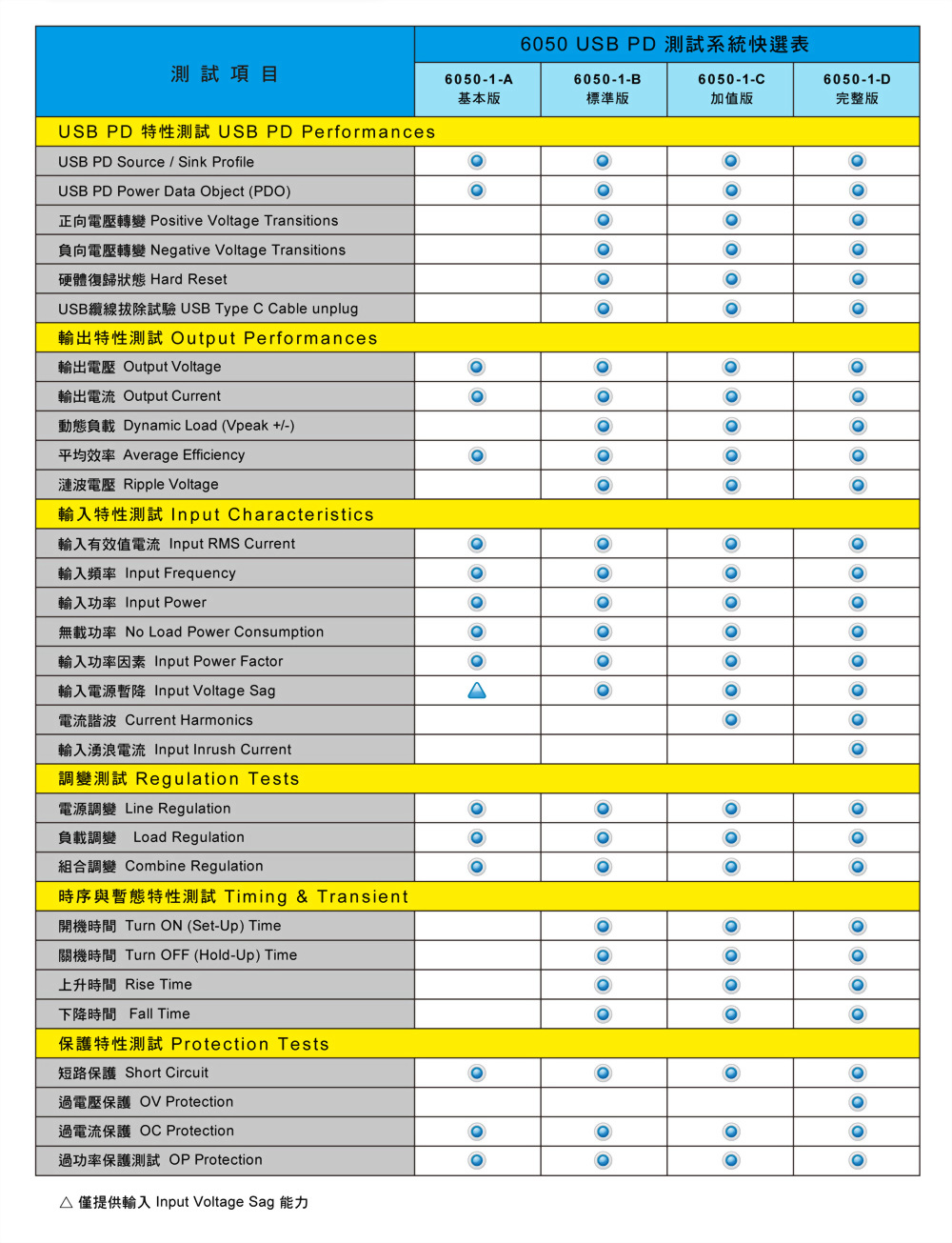

6050 USB PD 双组测试系统快选表

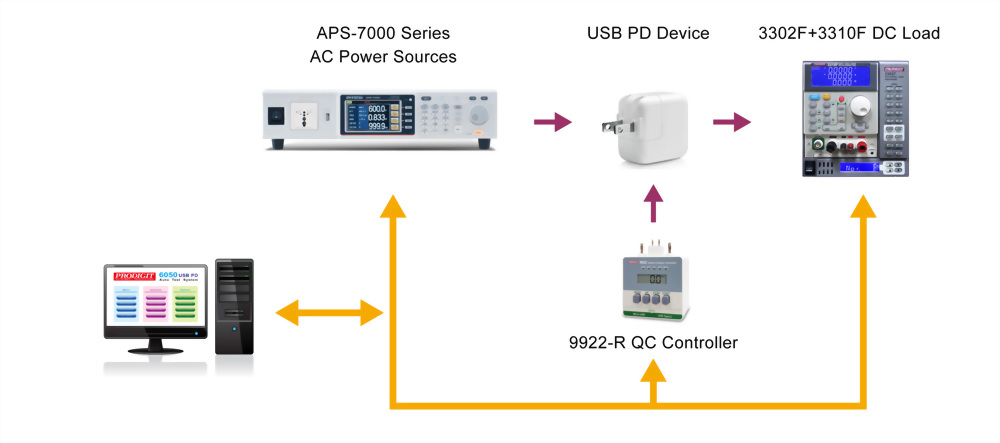

6050-1-A 系统方块图

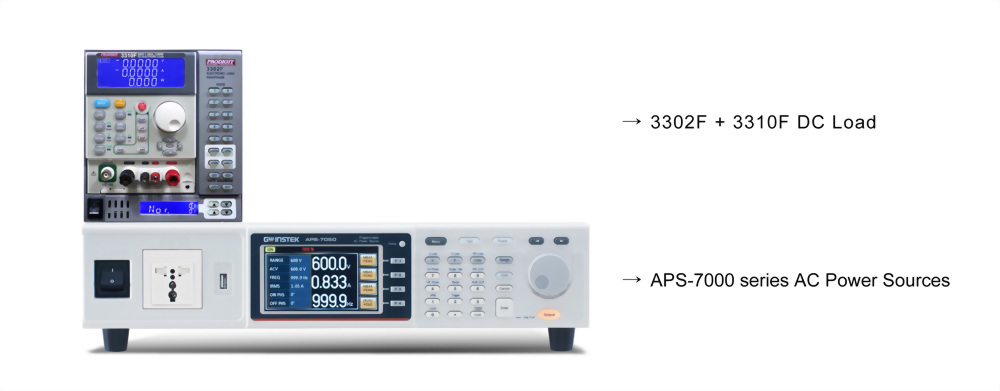

6050-1-A Single Channel Test System Configuration

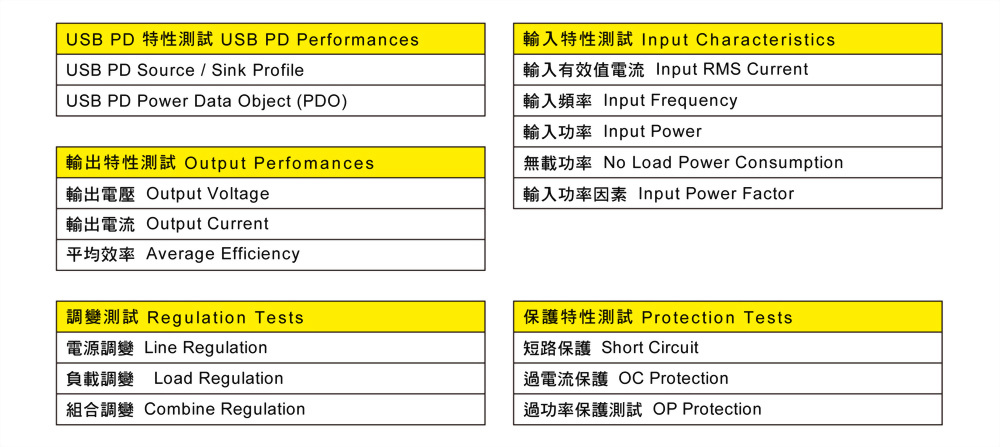

6050-1-A 基本版可测试项目如下表

6050-1 基本版设备配备表

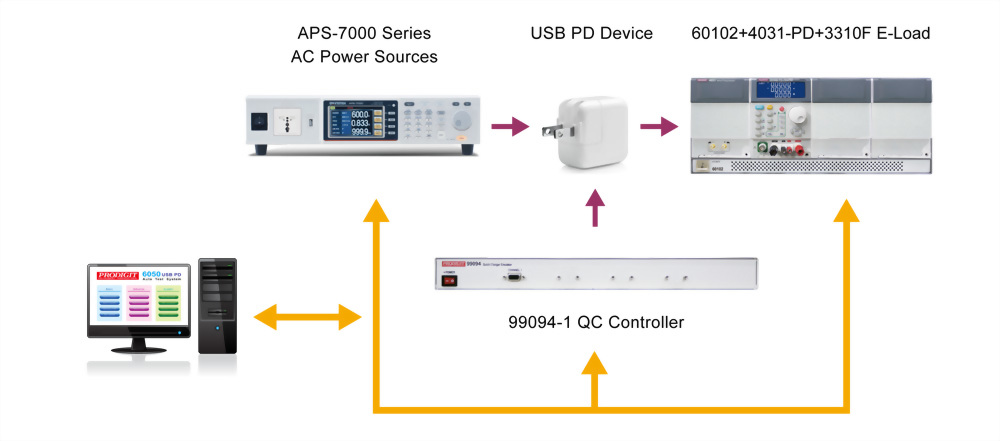

6050-1-B 标准版系统方块图

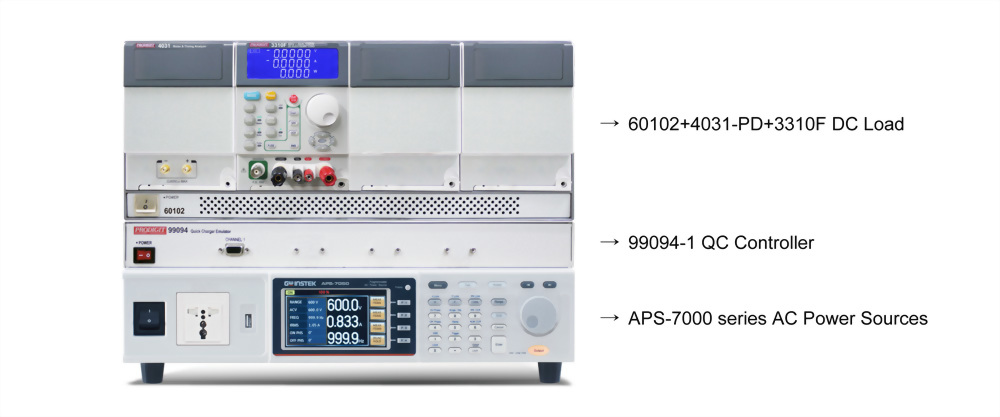

6050-1-B Single Channel Test System Configuration

6050-1-B标准版增加 4031-PD及 99094-1可增加测试项目如下表橙色区块

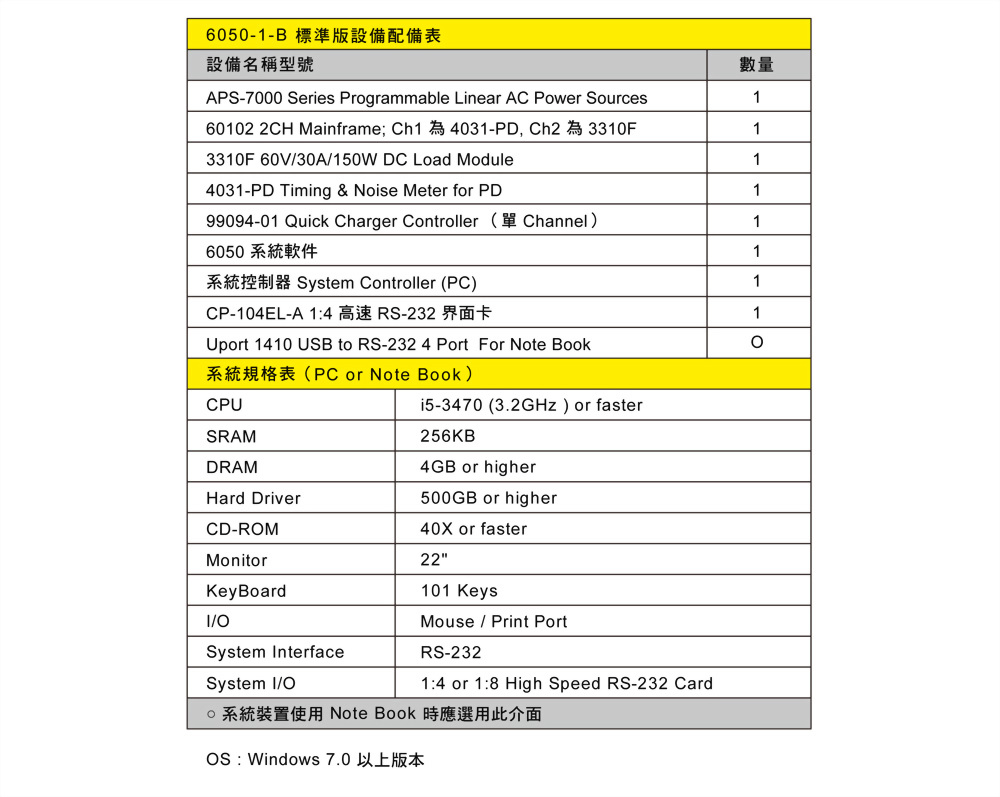

6050-1-B 标准版设备配备表

6050-1-C 加值版（标准版+输入电流谐波）增加 4015A-1即可增加电流谐波Harmonics 测试。
组成图示如下

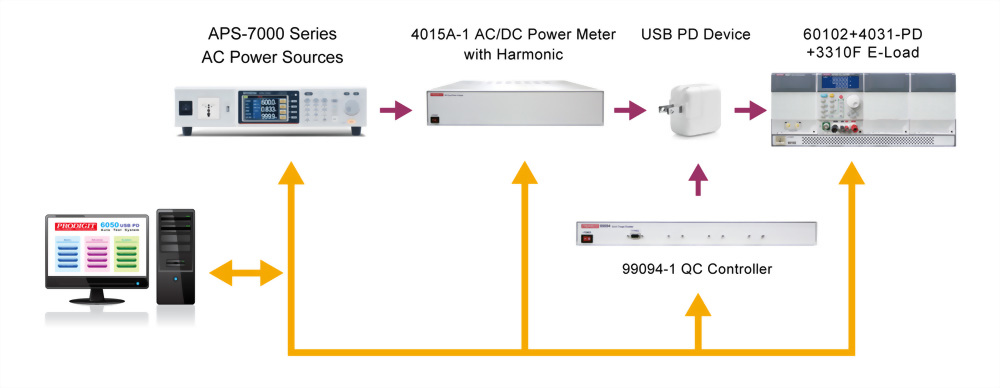

6050-1-C 加值版系统方块图

6050-1-C Single Channel Test System Configuration

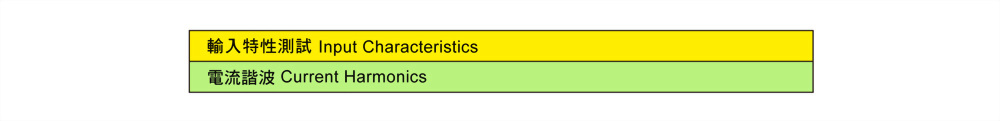

6050-1-C 加值版增加 4015A-1可增加测项目如下表绿色区块

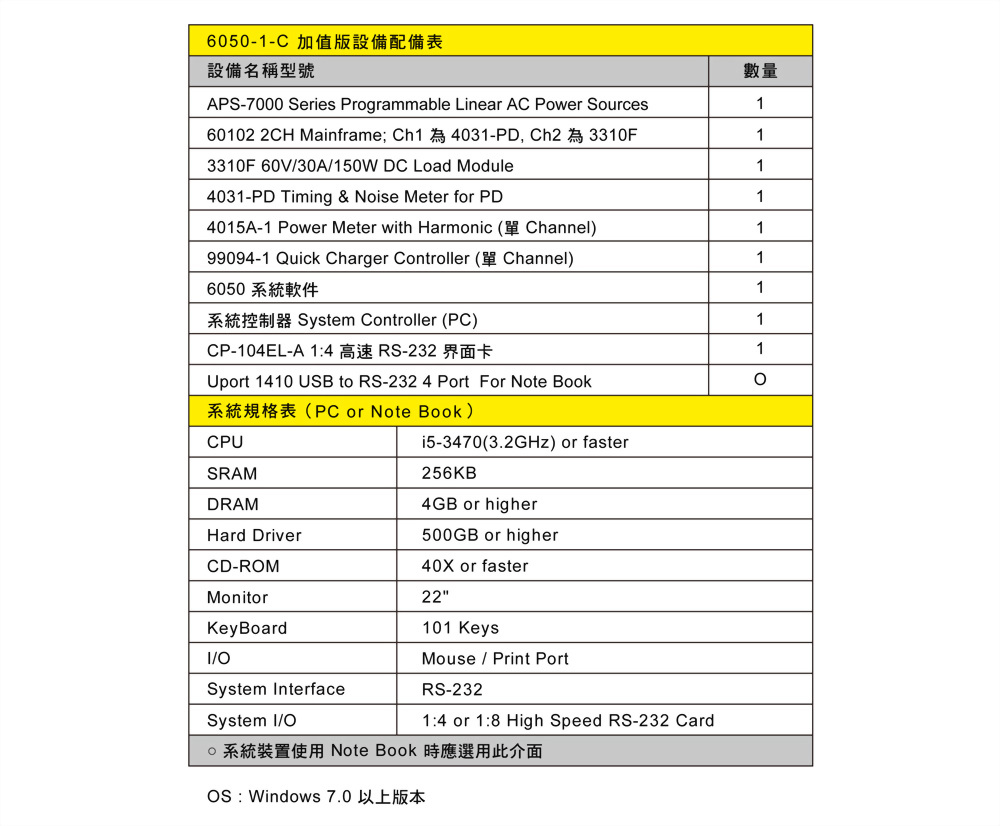

6050-1-C 加值版设备配备表

6050-1-D 完整版 (标准版 + 输入涌浪电流 + 过电压保护) 增加5303及PFR-100L-1即可增加输入涌浪电流Input Inrush Current 及过电压保护测试。
组成图示如下

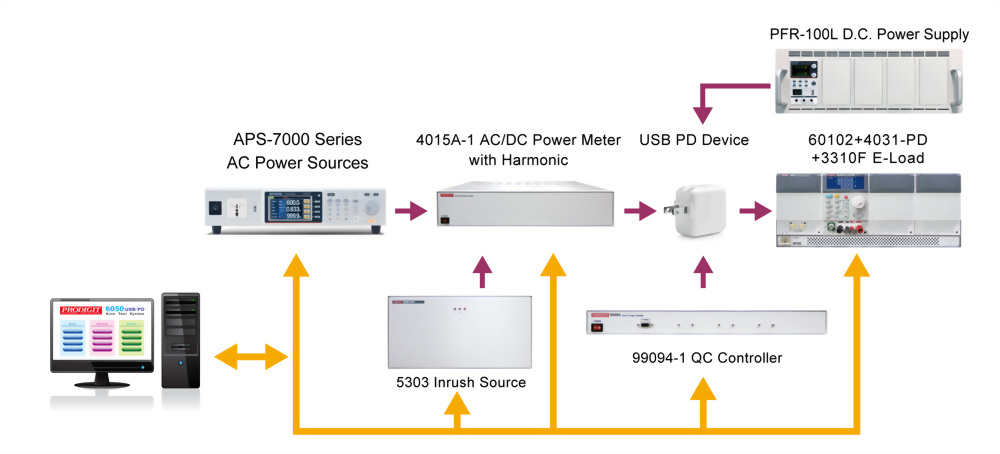

6050-1-D 完整版系统方块图

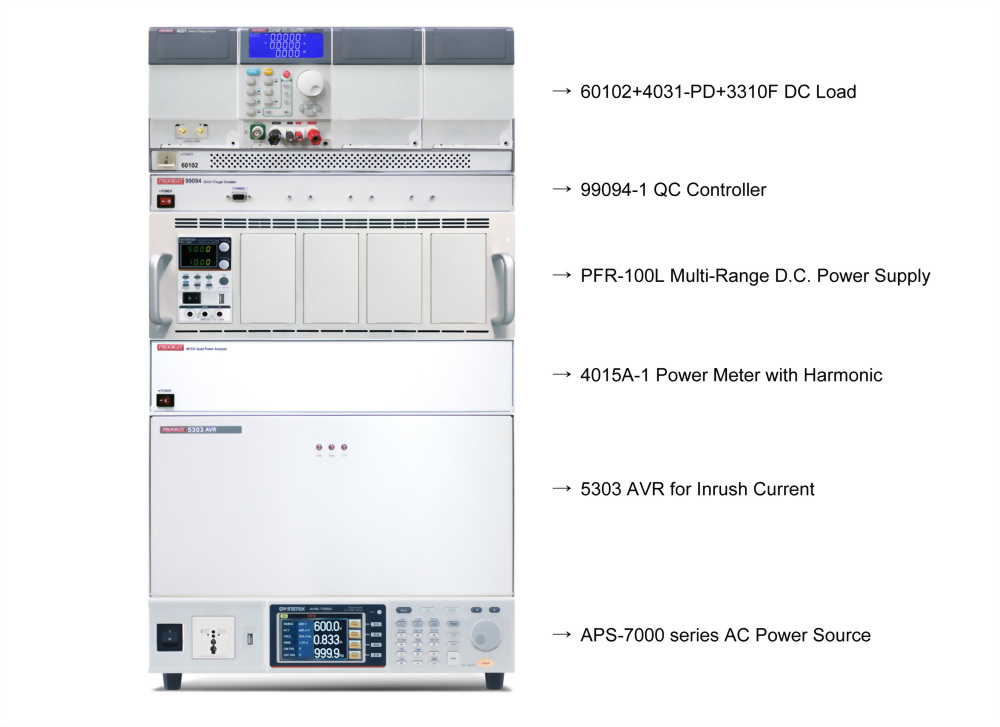

6050-1-D Single Channel Test System Configuration

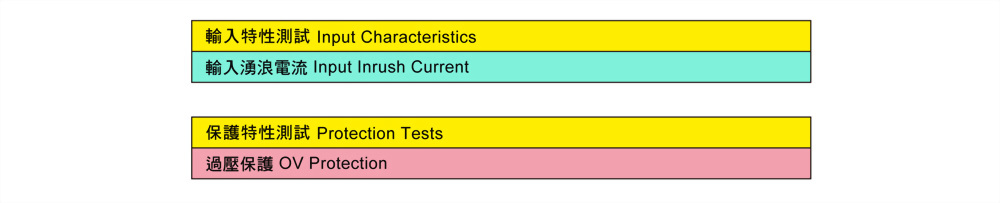

6050-1-D 完整版增加 5303及 PFR-100L-1可增加测试项目如下表

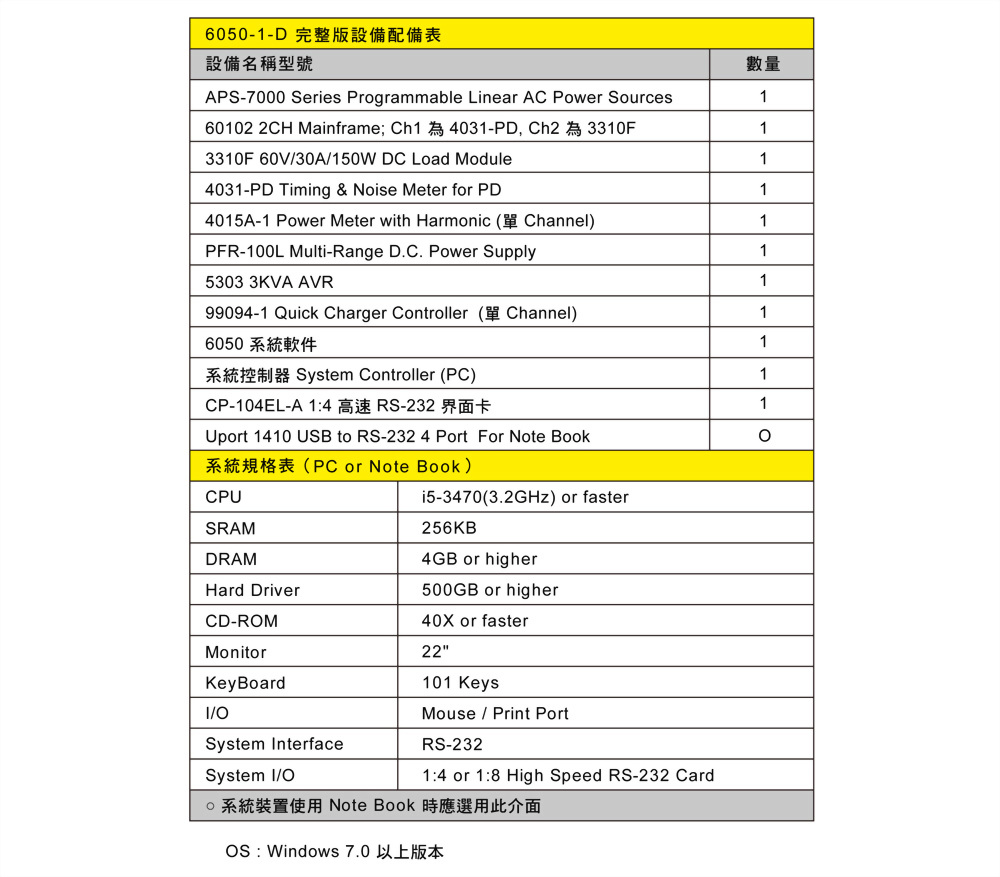

6050-1-D 完整版设备配备表
