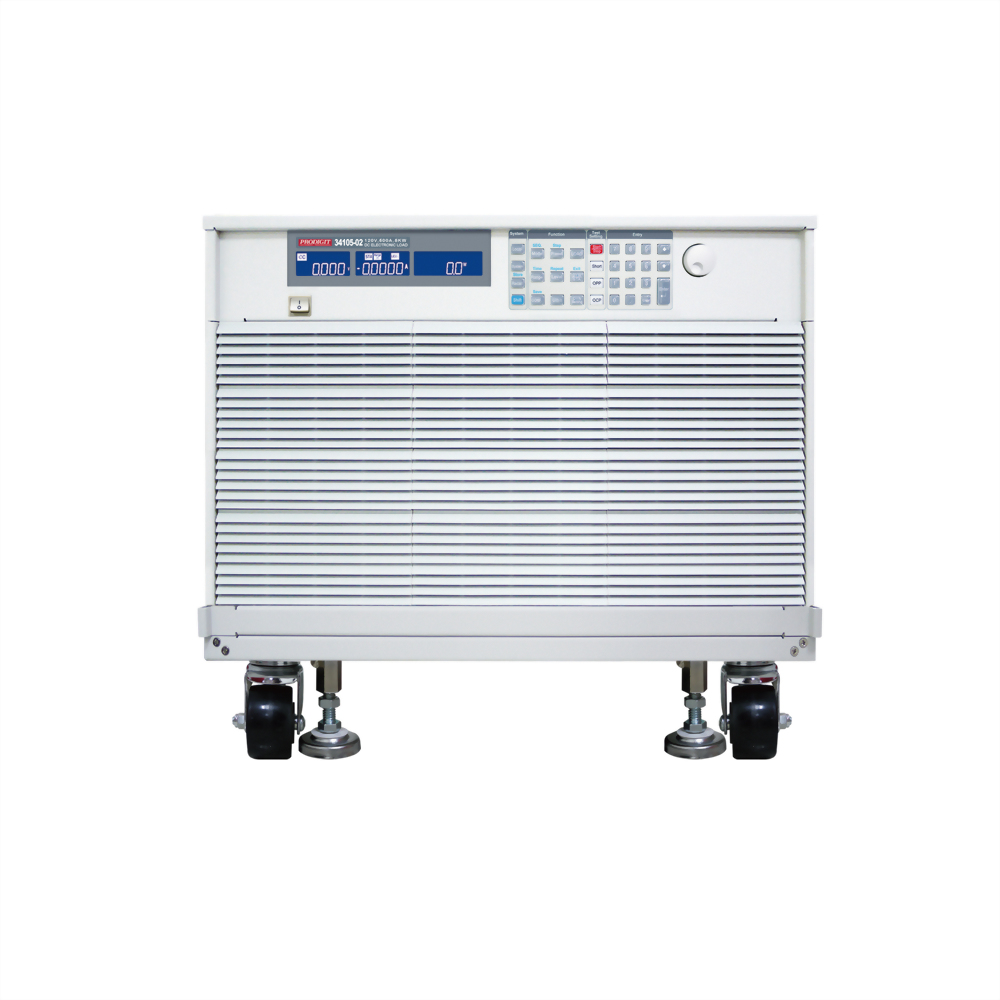

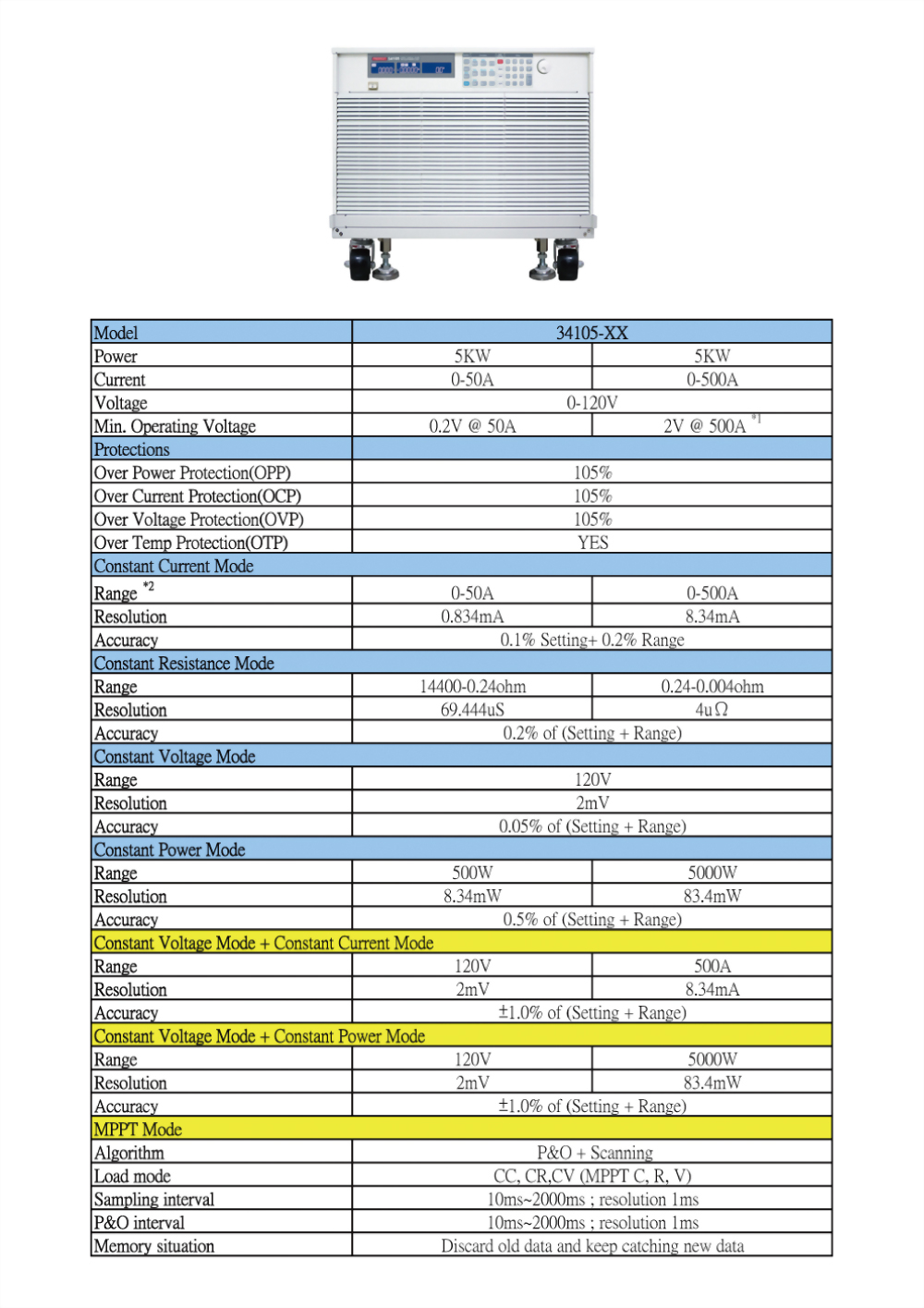

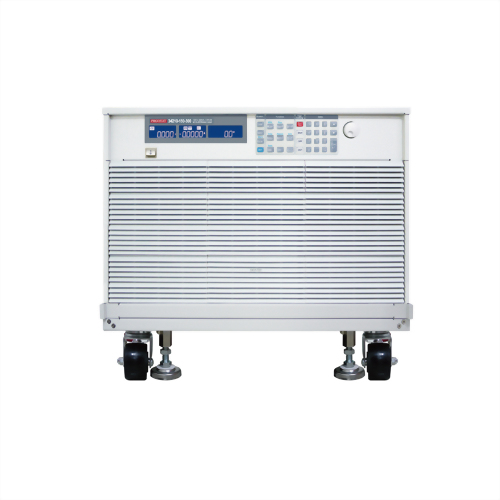

34105-02 超高功率直流电子负载 120V , 500A , 5KW

• 34000A系列具有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式，配合面板上的150组 储存/呼叫 记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。
• 具备短路测试功能及设定短路时间，并可量测短路电压及电流。
• 在定电流及定功率模式下，可做动态负载之仿真，其电流上升、下降斜率均为独立可调，另具有-外部输入任意波形之动态负载功能。
• 具有OCP、OPP单键测试功能，使得OCP、OPP之测试更有效率及准确。
• 可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆，使得负载更适用于各种不同的应用。
• 多达150组测试参数及状态的储存功能，让其可根据自动测试（auto sequence）需求，随时将储存记忆调出来任意使用。
• 因其耐压可高达1000V，故而非常适用于功率因子调整器（PFC）的测试应用。
• 主/从控制最多为1个MASTER，7个SLAVE

• 具备并联功能，最大功率可达 320KW
•   最高达 8 台主/从并联控制
• 5位数之数字电压、电流以及功率表
• 高速量测及通讯传输速率
• 大型 LCD Display、可用飞梭旋钮或按键调整设定值
• 可同时显示电压值、电流值、瓦特值
• 适用于功率因子调整器（PFC）测试用（600V, 1000V机种）
• 可自动执行OCP、OPP测试
• 可设定开机状态值
• 定电流、定电阻、定电压、定功率、 定电流+定电压、定功率+定电压、动态及短路模式
• 于短路测试时可设定短路时间
• 过电流、功率、温度保护及过电压示警
• 电压极性显示可设成正值（”+”）或负值（”－”）
• 可选用接口：GPIB、RS232、USB、LAN
• 内建缓启动电路功能，允许UUT电源直接连接到342XA、343XA系列负载输入端，不再需要外接缓启动电路的大型继电器开关

•   支持太阳能板MPPT CC、CR、CV测试
•   9923负载电流波形产生器提供电池实际放电电流波形之模拟（选购）

• 电压/电流源测试
• 交换式电源供应器瞬时响应
• 定电压模式供限流测试及模拟电池
• 电池放电
• 电池充电
• 研发、品管
• ATE系统
• 生产测试

经过数年的发展，电动车技术已经相当普遍，现在电动车种类有油电混合车，插电式油电混合车、纯电动车、氢燃料电池车….等。

电池是电动车的能源来源，提供车辆行驶所需的动力，对电动车电池的充电分为交流电与直流电两种方式。 交流充电的规格包含110V/12A、110V/16A；220V/12A、 220V/16A、220V/80A 等多种，交流充电的充电器置于电动车上，虽然充电时间较耗时，但电源来自电网相当方便。直流充电的规格包含600V/200A，(台湾、日本、美国) ，850V/200A (欧洲)，750V/250A (中国大陆)。 直流充电的充电器通常置于充电桩设备上，直流充电的充电电压高，充电电流大，可以提供快速充电，降低充电时间。 博计的 34000A/36000A 系列超高功率电子负载的功率从 5KW~60KW，电压可达1000V，有各种功率及电压的组合如下表所示，是专门为电动车充电器充电桩及电动车电池的测试所发展的高功率电子负载，已经获得日本，韩国许多车厂采用，其中1000V电子负载的34300与36300系列当1000V输入电压时，仍可满载功率操作。

以上全系列34000A/36000A超高功率电子负载可选用PLC介面，使用PLC控制器的digit I/O信号与类比0~10V信号来控制电子负载各项操作。

另外，博计的9841电池充放电测试系统整合了系统测试软体与电池充电测试用电源供应器，电池放电测试用电子负载，可以执行电动车电池的充电测试、放电测试、电池容量测试 (AH) 、耗电量测试 (kwh) ，与循环寿命。

9841电池充放电测试系统上的电子负载可以支援所有博计的全系列电子负载，此系统已获标检局采用。

 充电器的充电方法

充电器对电动车上电池最常用的充电方法是定电流－定电压充电法（CC-CV），电池充电初期，先采用定电流源模式对电池充电，可将大部份放掉的电量快速补回，当电池电压达到峰值后便切换到定电压模式对电池充电，如图1所示：

 电动车充电器充电桩的测试方法

电动车充电器或充电桩对电动车电池充电时，电动车电池对充电器是负载，在充电过程中，电池电压增加相当缓慢，为提升检测速度，测试电动车充电器时，使用电子负载来模拟电池的电压或阻抗就能够对充电器快速的测试验证。

具体来说，最常使用电子负载的CV定电压模式就是模拟电池的端电压，或使用电子负载的CR定电阻模式就是模拟电池的阻抗。

使用电子负载的CV定电压模式时，此时电子负载上的端电压就是电子负载CV设定值，改变设定CV mode的电压值就可以模拟电动车电池从完全放电，充电中，到充饱电的各种电池电压值。

使用电子负载的CR定电阻模式时，此时电子负载上的端电压就是充电器充电电流与电子负载CR设定值得乘积，改变设定CR mode的电阻值就可以模拟电动车电池从完全放电，充电中，到充饱电的各种的电池阻抗值。

以CV定电压电子负载模式为例，在低电池电压，充电中电池电压，与电池充饱时的高电压 三种情形下的充电电流可经由电子负载上的电流表读出，可以确认是否为定电流充电，电子负载上的电压表与功率瓦特表可以确认充电时的电压与瓦特值，再来将CV设定为电池充饱后的电压峰值来确认充电器由定电流（CC）切换到定电压（CV），用电子负载的CV定电压模式远比用实际电池充电来测试充电器方便又快速太多了。

实务上由于电动车充电器/充电桩与电动车电池规格各厂家都有相当差异，超高功率电子负载从 5KW~60KW，电压从 60V、600V、1000V 等多种组合，博计的 34000A/36000A 系列电子负载只要选用单部负载便可以对充电器或电池做完整测试验证，若单部负载功率不足使用时，可以使用2台或以上的负载并联使用。

34000A/36000A系列电子负载均内建过功率限制 ( Over Power Limit ) 回路来确保并联时能够顺畅地运作，过功率限制功能是当充电器的功率大于电子负载的最大功率时，电子负载会自动限制所消耗的输入功率在电子负载规格标示的最大功率附近，并持续满载工作，过功率限制功能可以让2台或2台以上并联测试时可以增加总负载功率非常方便。

 电动车电池的测试方法

 1. CC+CV 电池放电测试模式

操作程序

•  待测物接至LOAD INPUT 端
•  电子负载先切至CC MODE
•  按 Limit 键，DISPLAY会出现”Add.CV， 此时设定CV数值
•  按START 键 开始测试，按STOP 键 停止测试。

 2. CP+CV 电池放电测试模式

操作程序

•  待测物接至LOAD INPUT 端
•  电子负载先切至CP MODE
•  按 Limit 键，DISPLAY会出现”Add.CV，此时设定CV数值
•  按START 键 开始测试，按STOP 键 停止测试。

 3. CC+UVP 电池放电测试模式

操作程序

1. 在CC mode下，设定吃载电流值

2. 按Config键至BATT1并设定UVP电压值

3. 按Start键开始测试

当电池电压小于UVP值时会Load Off，并自动显示累积的放电容量（AH）

操作程序

 5. 定时放电，脉冲放电， RAMP斜波模式放电

34000A/36000A 系列电子负载对电池放电测试的方法除了上述4种外, 还包括设定放电时间，脉冲放电电流的电池测试，以及可设定放电电流的增加/减分斜率的RAMP斜波模式，其放电测试电流波形图如下所示。这些放电测试方法可以模拟实际电动车行驶时特定的电池放电电流波形。

 5.1  Time period discharge

特定放电时间放电测试，如图8使用者设定放电时间，测试时以固定电流模式放电，当放电时间达到设定时间时，停止放电并显示当时电压，时间设定范围1~99999秒 ( > 27Hr )

操作程序

1. 在CC mode下，设定吃载电流值或在CP mode下，设定吃载功率值
2. 按Config键至BATT3并设定放电时间
3. 按Start键开始测试
当达到设定的放电时间会Load Off，自动显示当时电压

 5.2  Pulse discharge

脉冲放电电流测试，电池放电测试使用脉冲方式，使用计数DYNAMIC MODE方式测试 + Repeat功能，如图9测试时LOAD ON，DYN ON至COUNTER=0 结束，结束时LOAD OFF，DYN OFF。

 5.3  RAMP discharge

RAMP 斜波模式放电测试，Slew-Rate 吃载 + Repeat 功能，如图10。
