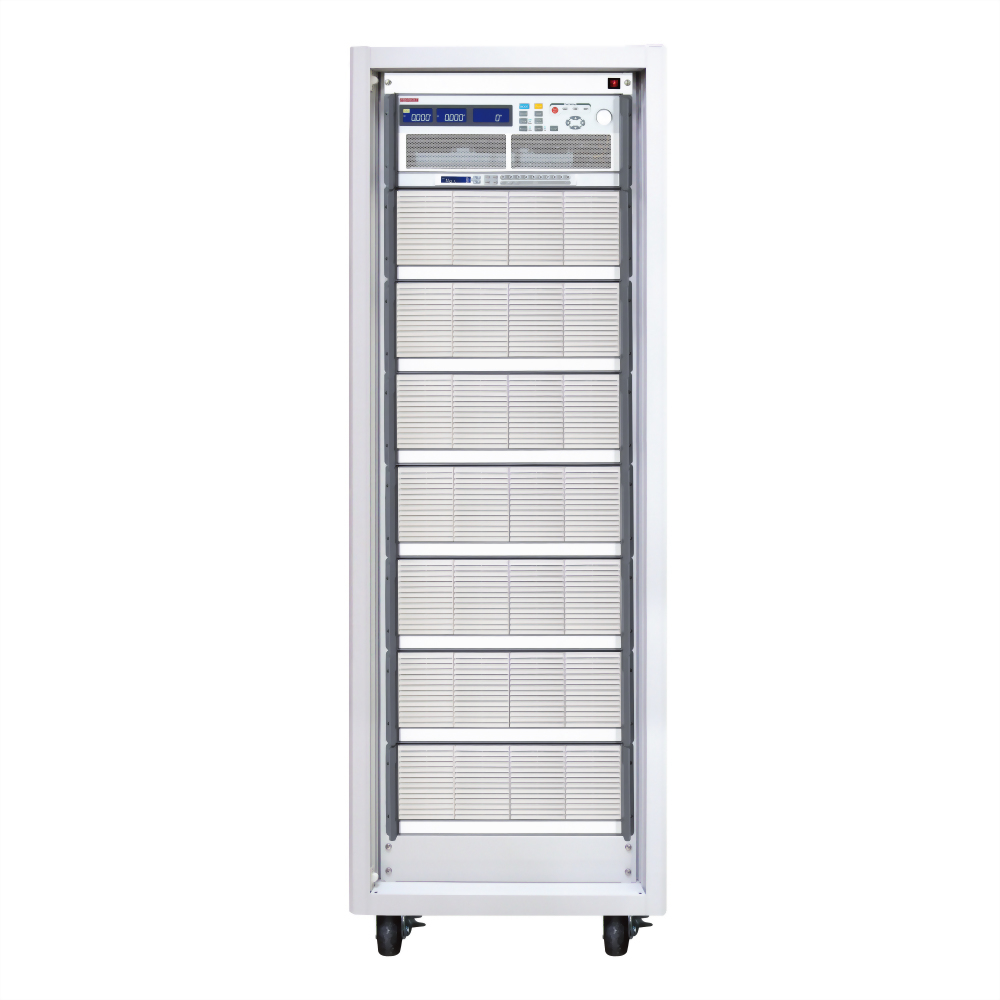

• 33627F High Voltage DC Electronic Load 500V,500A,14400W

33627F 高电压直流电子负载 500V, 500A, 14400W

500V, 500A, 14400W
型号 : 33627F


  • 3360F系列具有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式,配合面板上的150组 储存/呼叫 记忆,能有效地控制所有负载的设定,更可透过RS232、Ethernet、USB和GPIB等介面进行远端控制。
  • 具备短路测试功能及设定短路时间,并可量测短路电压及电流。
  • 在定电流及定功率模式下,可做动态负载之模拟,其电流上升、下降斜率均为独立可调,另具有一外部输入任意波形之动态负载功能。
  • 具有OCP 、OPP单键测试功能,使得OCP、OPP之测试更有效率及准确。
  • 可设定的吃载/停止吃载(LOAD ON/OFF)电压点及良/不良(GO/NG)的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆,使得负载更适用于各种不同的应用。
  • 多达150组测试参数及状态的储存功能,让其可根据自动测试(auto sequence)需求,随时将储存记忆调出来任意使用。
  • 因其耐压高达500V,故而非常适用于功率因数调整器(PFC)的测试应用。
  •   针对电池BMS保护板提供Short、OCCP及OCDP之保护功能测试(选购)
3360f-series-high-voltage-dc-electronic-load_specification01_c.jpg3360f-series-high-voltage-dc-electronic-load_specification02_c.jpg3360f-series-high-voltage-dc-electronic-load_specification03_c.jpg

  • 5位数之数位电压、电流以及功率表
  • 高速量测及通讯传输速率
  • 大型 LCD Display、可用飞梭旋钮或按键调整设定值
  • 可同时显示电压值、电流值、瓦特值
  • 具有150组 储存/呼叫 记忆
  • 适用于功率因数调整器(PFC)测试用
  • 可自动执行OCP、OPP测试
  • 可设定开机状态值
  • 定电流、定电阻、定电压、定功率、动态及短路模式
  • 于短路测试时可设定短路时间
  • 过电压、电流、功率及温度保护
  • 电压极性显示可设成正值(”+”)或负值(”-”)
  • 可选用介面:GPIB、RS232、USB、LAN
  •   提供电池BMS保护板之保护功能测试(选购)
  •   9923负载电流波形产生器提供电池实际放电电流波形之模拟(选购)

  • 电压/电流源测试
  • 交换式电源供应器暂态响应
  • 定电压模式供限流测试及模拟电池
  • 电池放电
  • 电池充电
  • 研发、品管
  • ATE系统
  • 生产测试
  • 功率因数调整器(PFC)测试
 3360F  高电压直流电子负载  500V,20A,600W 3361F 高电压直流电子负载  500V,40A,1200W
 3362F  高电压直流电子负载  500V,60A,1800W 3367F 高电压直流电子负载  500V,12A,1800W
 33611F  高电压直流电子负载  500V,80A,2400W 33611F 高电压直流电子负载  500V,80A,2400W(桌上型)
 33621F  高电压直流电子负载  500V,120A,3600W 33621F 高电压直流电子负载  500V,120A,3600W(桌上型)
 33671F  高电压直流电子负载 500V,24A,3600W 33671F 高电压直流电子负载  500V,24A,3600W(桌上型)
 33622F  高电压直流电子负载  500V,180A,5400W 33672F 高电压直流电子负载 500V,36A,5400W
 33623F  高电压直流电子负载 500V,240A,7200W 33624F 高电压直流电子负载 500V,300A,9000W
 33674F  高电压直流电子负载 500V,60A,9000W 33625F 高电压直流电子负载 500V,360A,10800W

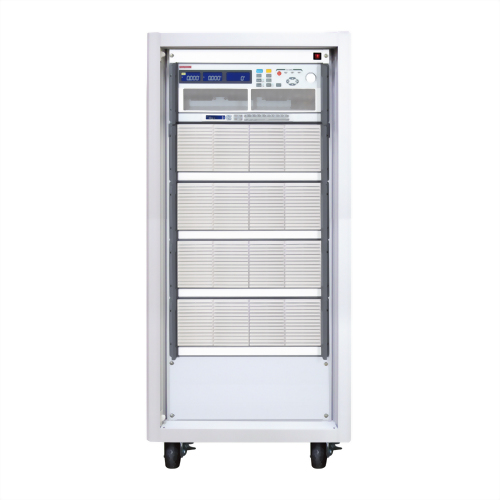

 33626F  高电压直流电子负载 500V,420A,12600W 33675F 高电压直流电子负载 500V,72A,10800W
