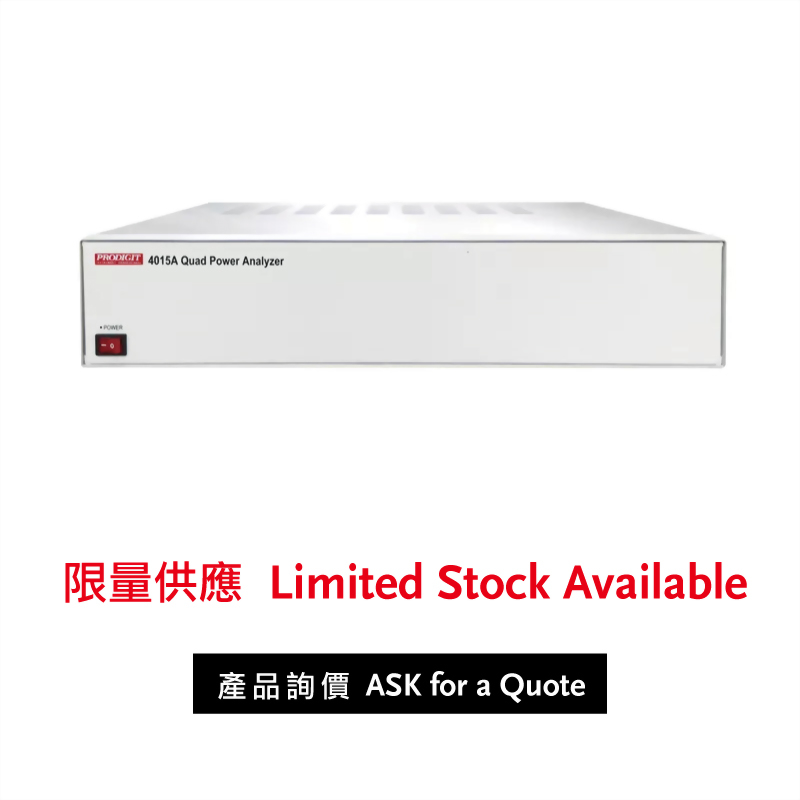

• 4015A数位功率表主要为量测AC/DC及DC/DC电源相关参数，适用于AC/DC的Adapter、Charger、Quick Charger、LED Driver及DC/DC Converter，亦适用于不断电电源UPS、电源稳压器AVR、Inverter、蓄电池、交直流电源/零组件…等应用
• 4015A数位功率表内部具有3种输入来源选择开关，可依测试需求控制切换3组〈AC Source、DC Source及AVR〉输入电源
• 4015A数位功率表内部具有200Apeak并联Relay的输出开关，可调整输出开启/关闭再AC任意角度，用来测试Inrush电流及Hold up time
• 4015A数位功率表内部包含1~4组数位功率表，每组功率表内部都有一组高速16-Bits A/D Converter，分别对电压及电流讯号进行取样转换，转换完成后资料经由一高速DSP处理器进行计算，计算完成后资料传至主处理器汇整后经由RS-232介面控制读取相关资讯
• 4015A内建4 Channel独立的AC Source/AVR选择开关及输出200Apeak， 0~360º ON/OFF的高速开关，能够对4个待测电源逐一开机测试，精确测量高达200Apeak的Inrush电流

• 适用于ATE的500V 20A, 10000W AC/DC数位功率表
• 电压档位：15 / 30 / 50 / 150 / 300 / 500Vrms
• 电流档位：0.02 / 0.05 / 0.2 / 0.5 / 2 / 5 / 10 / 20Arms、200Apeak（for Inrush）
• 0.1%高精确度
• 可量测交/直流电压、交/直流电流、交/直流功率、交流功率因素、交流频率、涌浪电流等量测参数
• 可量测电压 / 电流谐波至50阶，且可量测总谐波失真〈Total Harmonic Distortion〉
• 量测频率范围DC、40~70Hz
• 量测模组：1~4CH，标配为4组，可依需求选购1、2、3 Channel
• 内具低通滤波器（50KHz），当其作用时可排除不必要的高频干扰
• 具有AC、DC、AVR 3组电源输入，可透过控制选择输入电源以达到AC/DC或DC/DC测试弹性
• 具有0~360º 200Apeak输出开关，能控制输出开启/关闭角度，可以精确测量Inrush电流

4015A的内部结构图

• 4015A数位功率表可依需求撘配于Prodigit 6010 ATE应用于Charger/Adapter等相关测试，主要搭配5302/5310 AC Source及5303 3KVA AVR来进行交流电压、电流、功率等参数量测，配合DC Load进而测得待测物效率等相关资讯。

对于输出功率在30W内的AC/DC电源产品，需要4台同时测试时，仅需一台5302或5310 AC Source，若输出功率>30W但小于60W时，便可选用2台5302或1台5310 1KVA AC Source。 6010 ATE的架构非常弹性，撘配4015A 4 Channel Power Meter能够1台AC Source对4台待测电源，并允许2台AC电源或4台电源的使用，如下图所示…

• 4015A数位功率表进行Inrush Current量测时通常与5302/5310 AC Source及5303 3KVA AVR配合进行测试，5303 3KVA AVR能提供高达200Apeak的瞬间电流，当进行Inrush Current电流测试时，4015A数位功率表将输入来源选为使用外部5303 3KVA AVR，透过输出开关能控制开关在任何角度时间开启或关闭，由4015A Power Meter量测Inrush Current。

• Inrush Current最佳测试方案：

Prodigit 6010 ATE的Inrush Current采用分散式开关机设计，由5303 3KVA AVR供应230V / 264V / 277V亦可客制其他电压值的Inrush Current测试电源，能提供高达200Apeak的电流。

在4015A Power Meter内建4 channel分散式Inrush Current高速开关，能够对99093双测试治具中的4个待测试电源产品逐一开机测试，能够精确测试达到200A的Inrush Current。
经由5303 AVR与4015A Power Meter的巧妙安排，6010 ATE能够稳定并精确测量到高达200Apeak的Inrush Current，相对于4个待测电源同时开机测试Inrush Current，6010 ATE仅需要一般ATE25%的AC电源容量，除了测试Inrush Current更精准外，更替您节省了昂贵、体积大、规格多400%的AC电源。

具体来说：对于输出30W以内的AC / DC电源，使用1台5302A 270VA或5310 1KVA电源便足够（注：AC / DC电源效率为70%，功率因素PF : 0.7，因此30W输出的AC / DC电源其输入电源约为60VA），4台AC/DC电源的总AC输入电源便为240VA，当测试Inrush Current时，AC / DC电源的输入便经Switch A切换并连接到5303 3KVA AVR的输出，然后对4台AC / DC电源令4015A 4 Channel数位功率表中每个Channel的Switch B逐一开机测试Inrush Current，因此5303 AVR仅需提供200Apeak即可，不需提供到高达800Apeak = 200Apeak x 4的瞬间电流，最后Inrush电流测试完成后，6010 ATE便将AC / DC电源的输入经Switch A切换到5302A AC Source的输入，这是6010 ATE对AC Source的重要优化措施，因此6010 ATE不需要规格特别大的电源，却仍然可以精确测量Inrush的方法。

6010 ATE内的4015A Power Meter内建4组功率表，能够测量4组AC/DC的Inrush Current外，并能同时测试4组AC/DC或DC/DC的V/A/W/PF,V/ A的50次谐波，4015A的电压6档，能测到500V AC或DC的电流8档外加Inrush 200A共9档，功率量测从0.3W~10000W共48档，最低测到0.01mW，6010 ATE能有效支援Energy Star及Standby Power的测量。

对于AC/DC、DC/DC低耗电的待机功耗测量需求，4015A数位功率表提供Energy测量的方案，使用Integrated Power、Integrated Time、Average Power量测参数能准确的测量待机功耗。
