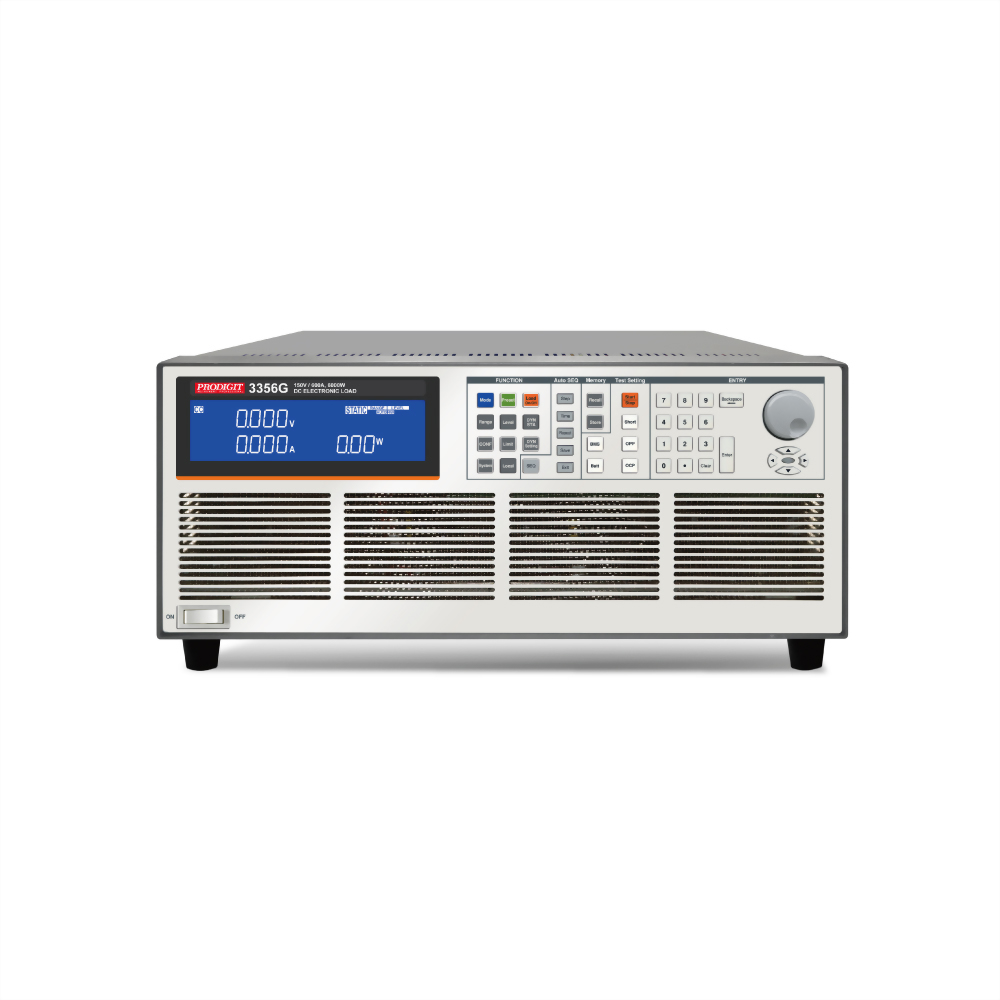

3356G 高功率直流电子负载 150V, 600A, 6000W

150V, 600A, 6000W
型号 : 3356G

  • 每个3350G系列模块均有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式，更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。
  • 具备短路测试功能及设定短路时间，并可量测短路电压及电流。
  • 在定电流及定功率模式下，可做动态负载之仿真，其电流上升、下降斜率均为独立可调，另具有一外部输入任意波形之动态负载功能。
  • 于模块上新增的OCP、OPP单键测试功能，使得OCP、OPP之测试更有效率及准确。
  • 可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆，使得负载更适用于各种不同的应用。
  • 多达150组测试参数及状态的储存功能，让其可根据自动测试( auto sequence)需求，随时将储存记忆调出来任意使用。
  • 针对电池BMS保护板提供Short、OCCP及OCDP之保护功能测试










  • 5位之数字电压、电流以及功率表
  • 可同时显示电压值、电流值、瓦特值
  • 大型 LCD Display、可用飞梭旋钮或按键调整设定值
  • 不只CC、CR、CP mode具备并联操作功能，CV mode亦具备并联操作功能
  • 可设定开机状态值
  • 于短路测试时可设定短路时间
  • 电压极性显示可设成正值（”+”）或负值（”－”）
  • 主从控制最多为 1 个 Master 7 个 Slave
  • 可选用接口 : GPIB、RS232、USB、LAN
  • 支持太阳能板MPPT CV测试
  •   提供电池BMS保护板之保护功能测试
  •   9923负载电流波形产生器提供电池实际放电电流波形之模拟（选购）
  • 内建测试模式包括 Battery Discharge time, BMS, 短路模拟, OCP, OPP 等测试模式
  • Turbo mode（倍增模式），能够在短时间内承受多达1.5倍电流与功率的电子负载，最适合BMS及短路、OCP、OPP测试
  • 定电流、定电阻、定电压、定功率、定电流+定电压、定功率+定电压、动态及短路模式
  • 过电流、功率、温度保护及过电压示警
  • 内建缓启动电路功能，允许UUT电源直接连接到3360G、3370G系列负载输入端，不再需要外接缓启动电路的大型继电器开关





  • 电压/电流源测试
  • 交换式电源供应器瞬时响应
  • 定电压模式供限流测试及模拟电池
  • 电池放电容量
  • 锂电池BMS充放电保护
  • 太阳能板MPPT
  • 研发、品管
  • ATE系统
  • 生产测试
