• 34320A Compact High Power DC Electronic Load 1000V,200A,20KW

34320A 超高功率直流电子负载 1000V, 200A, 20KW

1000V, 200A, 20KW

最大功率可达 320KW
最大电流可达 8000A
型号 : 34320A

  • 34000A系列具有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式，配合面板上的150组 储存/呼叫 记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。
  • 具备短路测试功能及设定短路时间，并可量测短路电压及电流。
  • 在定电流及定功率模式下，可做动态负载之仿真，其电流上升、下降斜率均为独立可调，另具有-外部输入任意波形之动态负载功能。
  • 具有OCP、OPP单键测试功能，使得OCP、OPP之测试更有效率及准确。
  • 可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆，使得负载更适用于各种不同的应用。
  • 多达150组测试参数及状态的储存功能，让其可根据自动测试（auto sequence）需求，随时将储存记忆调出来任意使用。
  • 因其耐压可高达1000V，故而非常适用于功率因子调整器（PFC）的测试应用。
  • 主/从控制最多为1个MASTER，7个SLAVE
34000a_compact-high-power-dc-electronic-load_specifications_01_c.jpg34000a_compact-high-power-dc-electronic-load_specifications_02_c.jpg34000a_compact-high-power-dc-electronic-load_specifications_03_c.jpg34000a_compact-high-power-dc-electronic-load_specifications_04_c.jpg34000a_compact-high-power-dc-electronic-load_specifications_05_c.jpg

  • 具备并联功能，最大功率可达 320KW
  •   最高达 8 台主/从并联控制
  • 5位数之数字电压、电流以及功率表
  • 高速量测及通讯传输速率
  • 大型 LCD Display、可用飞梭旋钮或按键调整设定值
  • 可同时显示电压值、电流值、瓦特值
  • 适用于功率因子调整器（PFC）测试用（600V, 1000V机种）
  • 可自动执行OCP、OPP测试
  • 可设定开机状态值
  • 定电流、定电阻、定电压、定功率、download.jpg 定电流+定电压、定功率+定电压、动态及短路模式
  • 于短路测试时可设定短路时间
  • 过电流、功率、温度保护及过电压示警
  • 电压极性显示可设成正值（”+”）或负值（”－”）
  • 可选用接口：GPIB、RS232、USB、LAN
  • 内建缓启动电路功能，允许UUT电源直接连接到342XA、343XA系列负载输入端，不再需要外接缓启动电路的大型继电器开关
  •   支持太阳能板MPPT CC、CR、CV测试
  •   9923负载电流波形产生器提供电池实际放电电流波形之模拟（选购）



  • 电压/电流源测试
  • 交换式电源供应器瞬时响应
  • 定电压模式供限流测试及模拟电池
  • 电池放电
  • 电池充电
  • 研发、品管
  • ATE系统
  • 生产测试

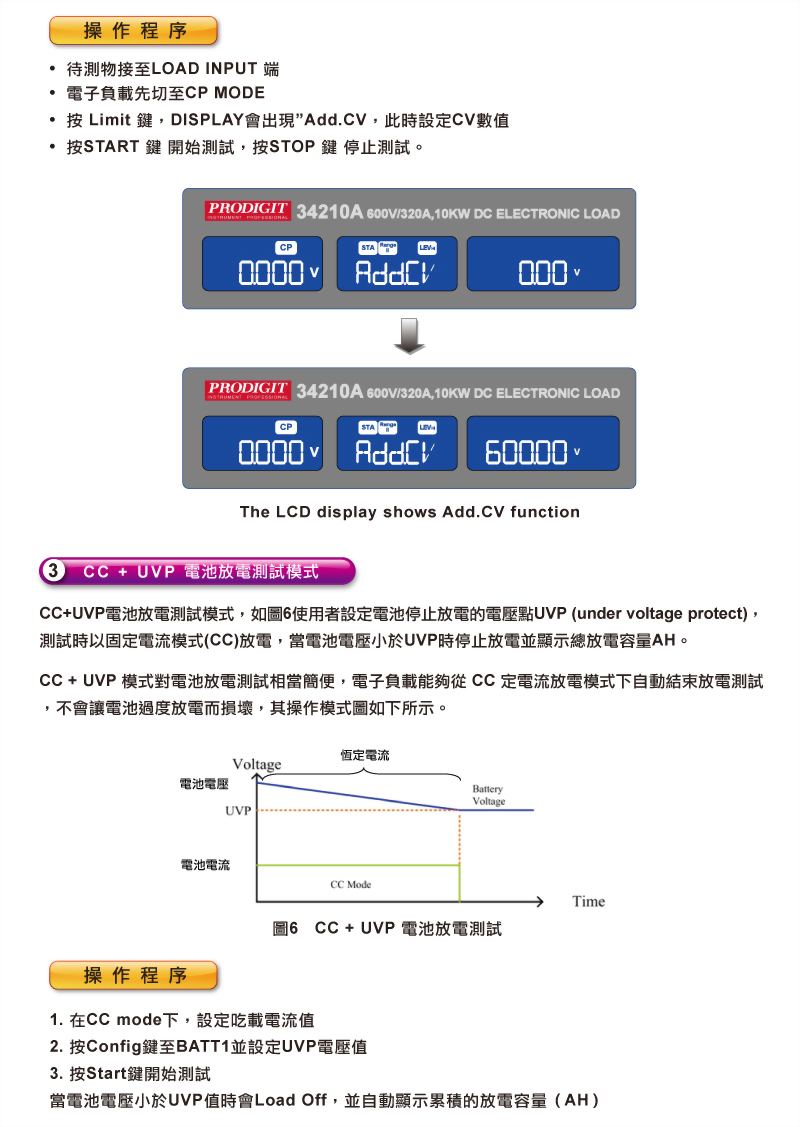

34000a_compact-high-power-dc-electronic-load_applications_c01.jpg34000a_compact-high-power-dc-electronic-load_applications_c02.jpg34000a_compact-high-power-dc-electronic-load_applications_c03.jpg34000a_compact-high-power-dc-electronic-load_applications_c04.jpg34000a_compact-high-power-dc-electronic-load_applications_c05.jpg34000a_compact-high-power-dc-electronic-load_applications_c06.jpg34000a_compact-high-power-dc-electronic-load_applications_c07.jpg34000a_compact-high-power-dc-electronic-load_applications_c08.jpg34000a_compact-high-power-dc-electronic-load_applications_c09.jpg34000a_compact-high-power-dc-electronic-load_applications_c10.jpg34000a_compact-high-power-dc-electronic-load_applications_c11.jpg34000a_compact-high-power-dc-electronic-load_applications_c12.jpg

 34105A  超高功率直流电子负载  60V , 1000A , 5KW 34110A 超高功率直流电子负载  60V , 1000A , 10KW
 34115A  超高功率直流电子负载  60V , 1000A , 15KW 34120A  超高功率直流电子负载  60V , 1000A , 20KW
 34125A  超高功率直流电子负载  60V , 1000A , 25KW 34130A 超高功率直流电子负载  60V , 1000A , 30KW
 34135A  超高功率直流电子负载  60V , 1000A , 35KW 34140A 超高功率直流电子负载  60V , 1000A , 40KW
 34205A 超高功率直流电子负载  600V , 160A , 5KW 34210A 超高功率直流电子负载  600V , 320A , 10KW

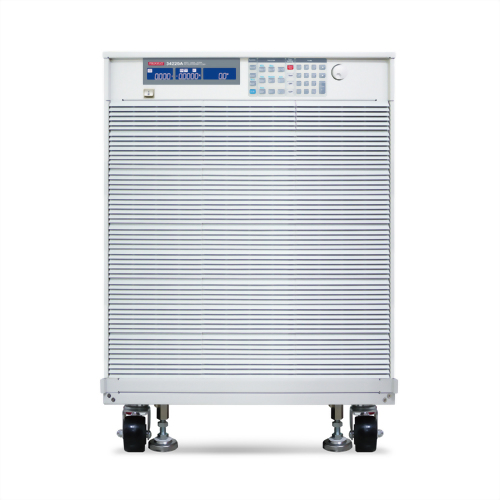

 34215A  超高功率直流电子负载  600V , 480A , 15KW 34220A  超高功率直流电子负载  600V , 640A , 20KW

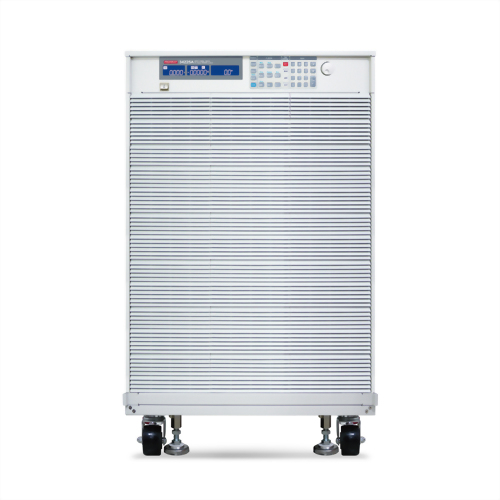

 34225A  超高功率直流电子负载  600V , 800A , 25KW 34230A 超高功率直流电子负载  600V , 960A , 30KW
 34305A 超高功率直流电子负载  1000V , 50A , 5KW 34310A  超高功率直流电子负载  1000V , 100A , 10KW
 34315A  超高功率直流电子负载  1000V , 150A , 15KW 34320A 超高功率直流电子负载  1000V , 200A , 20KW
 34325A  超高功率直流电子负载  1000V , 250A , 25KW 34330A  超高功率直流电子负载  1000V , 300A , 30KW
 34335A  超高功率直流电子负载  1000V , 350A , 35KW 34340A 超高功率直流电子负载  1000V , 400A , 40KW
 34105-02  超高功率直流电子负载  120V , 500A , 5KW 34110-04  超高功率直流电子负载  120V , 1000A , 10KW

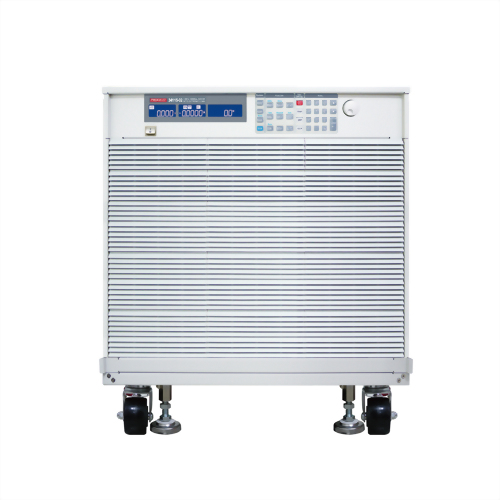

 34115-02  超高功率直流电子负载  120V , 1000A , 15KW 34120-02  超高功率直流电子负载  60V , 1500A , 20KW

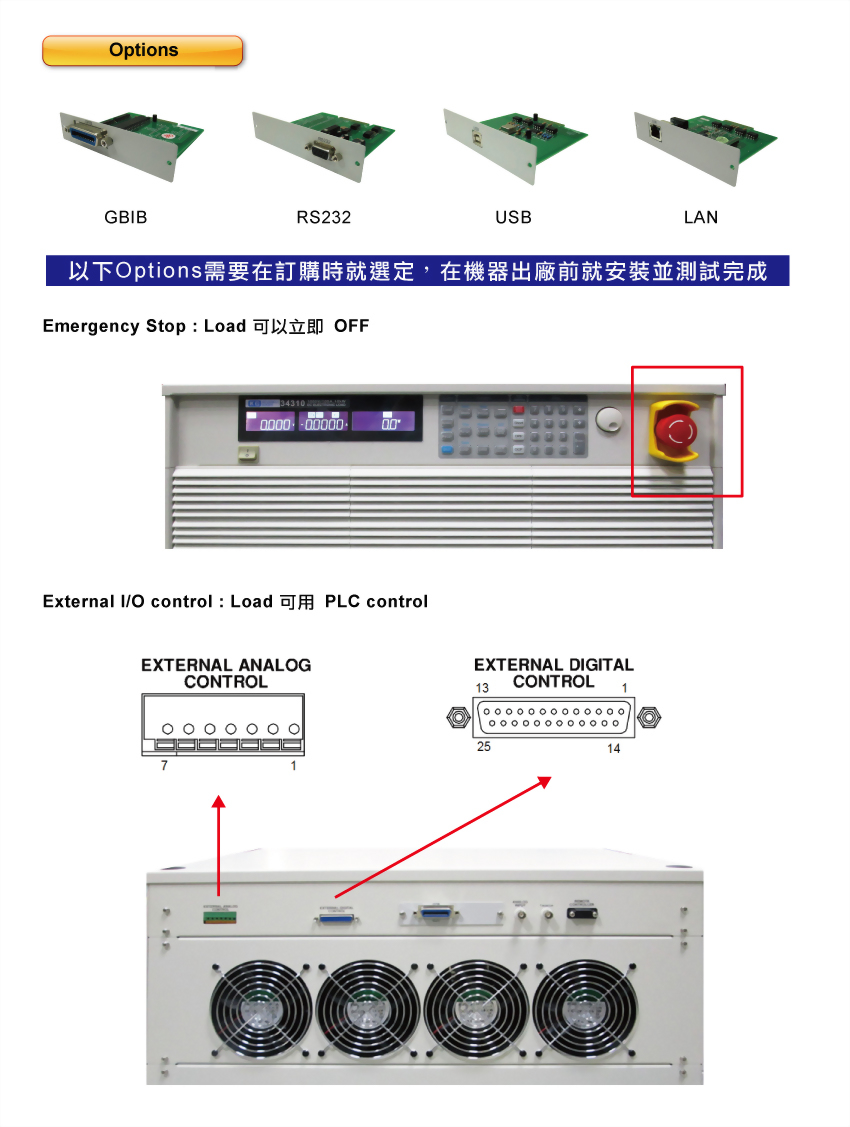

 34210-150-300  超高功率直流电子负载  150V , 300A , 10KW GPIB Card
 RS-232 Card LAN Card
 USB Card 9923 选购功能：负载电流波形产生器
 选购配件：吊环
