• 33403G LED DC Electronic Load Simulator 120V, 6A, 150Wx2

33403G LED 直流電子模擬負載 120V, 6A, 150Wx2

120V, 6A, 150Wx2
型号 : 33403G


  • 每個3340G系列模組均有獨立的控制及顯示面板、LED/定電流/定電阻/定電壓/定功率/動態模式,配合3300G機框上的150組 儲存/呼叫 記憶,能有效地控制所有負載的設定,更可透過RS232、Ethernet、USB和GPIB等介面進行遠端控制。
  • 以外接Relay的方式做短路測試(備有短路專用治具板可供選購),並可設定短路時間及量測短路電壓。
  • 內建的調光控制訊號輸出,方便於LED driver的PWM調光(Dimming)測試。
  • 透過LED模式,設定順向偏壓(Vd)及導通電阻(Rd),即可模擬LED的拉載特性。
  • 可設定的吃載/停止吃載(LOAD ON/OFF)電壓點及良/不良(GO/NG)的比較判斷功能、電壓極性顯示可正可負及150組 儲存/呼叫 記憶,使得負載更適用於各種不同的應用。
  • 多達150組測試參數及狀態的儲存功能,讓其可根據自動測試(auto sequence)需求,隨時將儲存記憶調出來任意使用。
  • 如何使用3340G / 33430G 系列 LED直流電子模擬負載來測試LED Driver

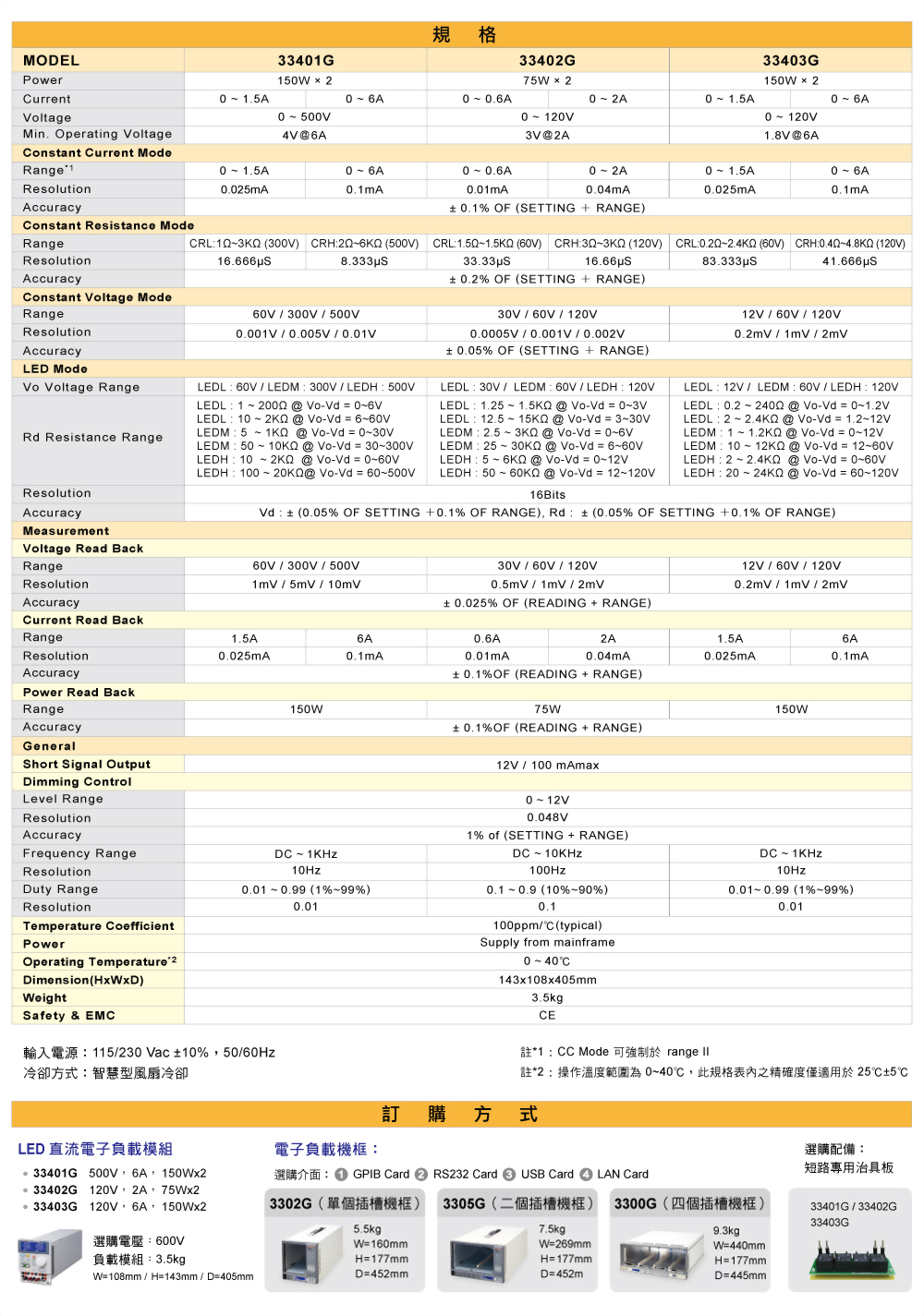

3340g-series-led-dc-electronic-load-simulator-specifications_01_ch.jpg3340g-series-led-dc-electronic-load-simulator-specifications_02_ch.jpg

  • 專供LED Driver測試的LED模式負載
  • 定電流、定電阻、定電壓、定功率、LED及動態操作模式
  • 模擬LED順向偏壓(Vd)及導通電阻(Rd)
  • 不只CC、CR、CP mode具備並聯操作功能,CV mode亦具備並聯操作功能。
  • 響應快速,可供PWM調光測試
  • 內建調光控制所需之控制訊號
  • 以外接Relay的方式做短路測試(内建控制Relay短路之驅動電路)
  • 5位之數位電壓,電流以及功率錶
  • 過電壓、電流、功率及溫度保護
  • 須安裝於機框3302G 〔單組框〕、3305G〔雙組框〕或3300G[四組框〕上,且機框上具有150組 儲存/呼叫 記憶
  • 電壓可提高至600V(選購)
  • 可選用介面:GPIB、RS232、USB、LAN
  • 9923負載電流波形產生器提供電池實際放電電流波形之模擬(選購)
  • 3345G & 33402G的功率輸入調光頻率可達25KHZ,是市場上速度最快、頻寬最寬的電子負載
  • 3345G & 33402G的調光控制輸出為DC-10KHZ

  • LED Driver
  • 電壓/電流源測試
  • 交換式電源供應器暫態響應
  • 定電壓模式供限流測試及模擬電池
  • 電池放電
  • 電池充電
  • 研發、品管
  • ATE系統
  • 生產測試
3300G  四個模組機框3305G  二個模組機框
3302G  單個模組機框3341G LED 直流電子模擬負載  300V, 24A, 300W
3342G  LED 直流電子模擬負載  500V, 12A, 300W3343G LED 直流電子模擬負載  500V, 24A, 300W
3345G  LED 直流電子模擬負載  120V, 4A, 150W3346G  LED 直流電子模擬負載  120V, 12A, 300W
33401G  LED 直流電子模擬負載  500V, 6A, 150Wx233402G LED 直流電子模擬負載  120V, 2A, 75Wx2
33403G  LED 直流電子模擬負載  120V, 6A, 150Wx2GPIB Card
RS-232 CardUSB Card
LAN Card短路專用治具板9923 選購功能:負載電流波形產生器
