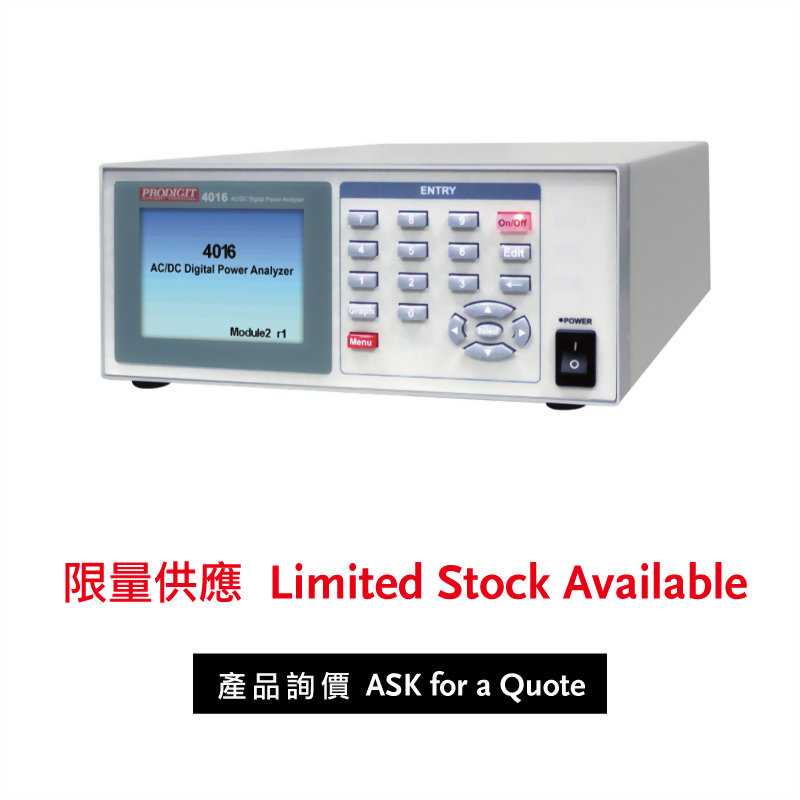

4016 AC / DC 數位功率分析儀

電源分析儀 Prodigit Power Analyzer 4016 怎麼用

電源量測除了電壓電流之外，還有功率因數、諧波失真、峰值因數、湧浪電流等等重要指標。而且現在大家都強調節能減碳，對於待機功耗的測試，就更加重要，要如何方便又精準的測量小電流，就需要一台電源分析儀了。這次透過博計電子的電源分析儀Prodigit Power Analyzer 4016，可以讓各位了解要如何操作電源分析儀，以及各種參數背後的意義。
請參考影片中各功能主題的顯示時間

• 4016是新一代數位功率計，專為單相交直流電源功率量測設計，本產品採用LCD顯示幕，除了數字顯示外也提供圖形顯示，符合IEC61000-3-2諧波失真量測，除提供各諧波數值外，也提供各諧波的圖示大小，達成準確清晰及便捷的功率量測。
• 能源之星（Energy Star）待機功率（standby power）的量測需符合IEC62301的設備需求，4016提供了完整的量測需求，包括功率積分模式（Power Integration）最小電流檔位至2mA（解析度0.1uA）及最小量測功率0.0001uW，完全符合規範要求0.03W待機功率量測。
• 4016電流量測範圍非常寬廣，最低檔位為2mA，最高檔位為200Apeak，總共有18個量測檔位。電壓檔位則有8個量測檔位，800 Vpeak 是最高檔位，對於更大範圍的電流電壓量測，也可以和外部比流器 CT（Current Transformer）或分流器（Shunt），如本公司 7550A, 1000A 及比壓器（Potential Transformer）搭配使用，以符合量測需求。
• 對於待測產品的穩定度，4016提供了資料擷取（Data Logger）功能，針對 Vrms, Arms, Watt, PF, VTHD 和 ITHD 各到256筆透過GPIB等介面外加PC軟體時則無筆數限制，對於測試產品的穩定度，提供便捷、準確的量測。
• 另外待測產品對於長時間循環開、關的影響，4016內建ON/OFF開關，可以控制輸入訊號的導通 / 關閉角度、ON與OFF的時間和循環次數到9999次，如每10分鐘導通 / 每10分鐘關閉，最長循環測試時間可長到138天以上。
• 對於待測產品，交流輸入的各種插頭或插座，選購配備9942治具盒扮演中介接線角色，9942 的連接線可以直接接到 4016，待測產品的插頭或插座可以直接插在 9942，即插即用，免除接線的麻煩。
• 4016提供4種選購介面：GPIB、RS232、USB及LAN，方便資料擷取、儲存及遠端控制。

• 電壓檔位6檔：

• 電流檔位18檔：

• 電壓/電流基本波頻率範圍：DC, 20~1000Hz
• 使用高速DSP運算技術，及V / A兩個高速500Ksps 16bits的類比 / 數位轉換器，提供連續無間斷功率累積量測，最高 409.6kHz 取樣頻率
• 高達800Vpeak / 200Apeak輸入範圍
• 电流可提高至30Arms（选购）

• 最小電流檔位2mA, 0.1uA解析度
• 0.0001uW最小量測功率解析度及積分功能符合IEC62301能源之星0.03W待機功率量測

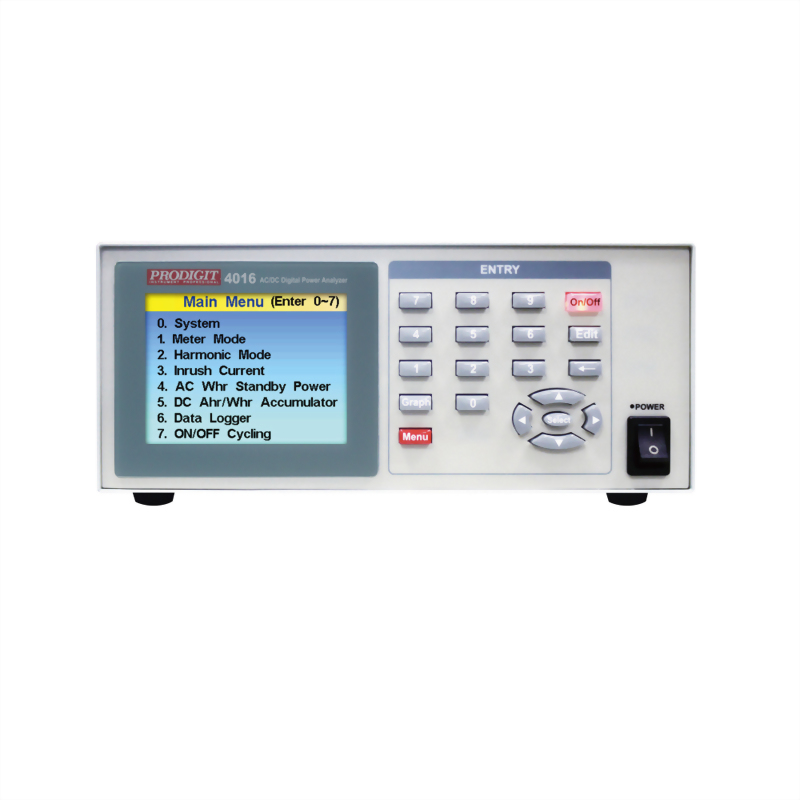

• 彩色多功能數字及圖形LCD顯示器
• 數字及圖形顯示電壓及電流，符合IEC61000-3-2諧波標準達50階諧波失真分析
• 資料擷取（Data Logger）模式,可記錄Vrms, Arms, Watt, PF, VTHD and ITHD至256筆，外加PC軟體時則無筆數限制，可供長時間監控品質之用
• 內建ON / OFF開關，可控制輸入訊號的導通 / 關閉角度（0~359˚）/ 1˚，ON / OFF的時間及循環次數最高可達到9999次，循環開機與關機測試可長達138天以上
• 可量測開關開啟瞬間的湧浪電流Inrush Current及電壓
• 支援外部CT及PT量測功能，擴大電流及電壓的量測範圍
• 支援外部Shunt量測功能，可以合併本公司7550A, 1000A以符合更高電流量測及累積功率Whr, Ahr量測功能的需求
• 介面：GPIB、RS232、USB，LAN
• 選用配備：9942 測量治具盒
