6010-02(33401G)双组 Charger / Adapter / LED Driver 自动测试系统

型号 : 6010-2(33401G)




  • 可同时测试2组待测物,以提高测试效率并节省测试时间及成本
  • 可依产品测试需求,选择所需要的设备配置版本(基本版 / 标准版 / 加值版 / 完整版)
  • 适用于充电器,适配器(adapter)及LED电源之多功能测试系统
  • 极高性价比,全功能模组化设计之测试系统
  • Windows 7 以上(含)的作业环境
  • 接受客制化订制
  • 开放性架构软体平台
  1.  支援相关硬体扩充
  2.  测试项目编辑功能
  3.  测试程式编辑功能
  4.  统计分析报表编辑功能
  5.  线上仪控功能
  6.  使用者权限设定
  7.  支援 Bar Code Reader



6010-2(33401G)双组Charger/Adapter/LED Driver 测试项目与设备配置表



6010-2(33401G)双组Charger/Adapter/LED Driver 双组 测试系统设备快选表

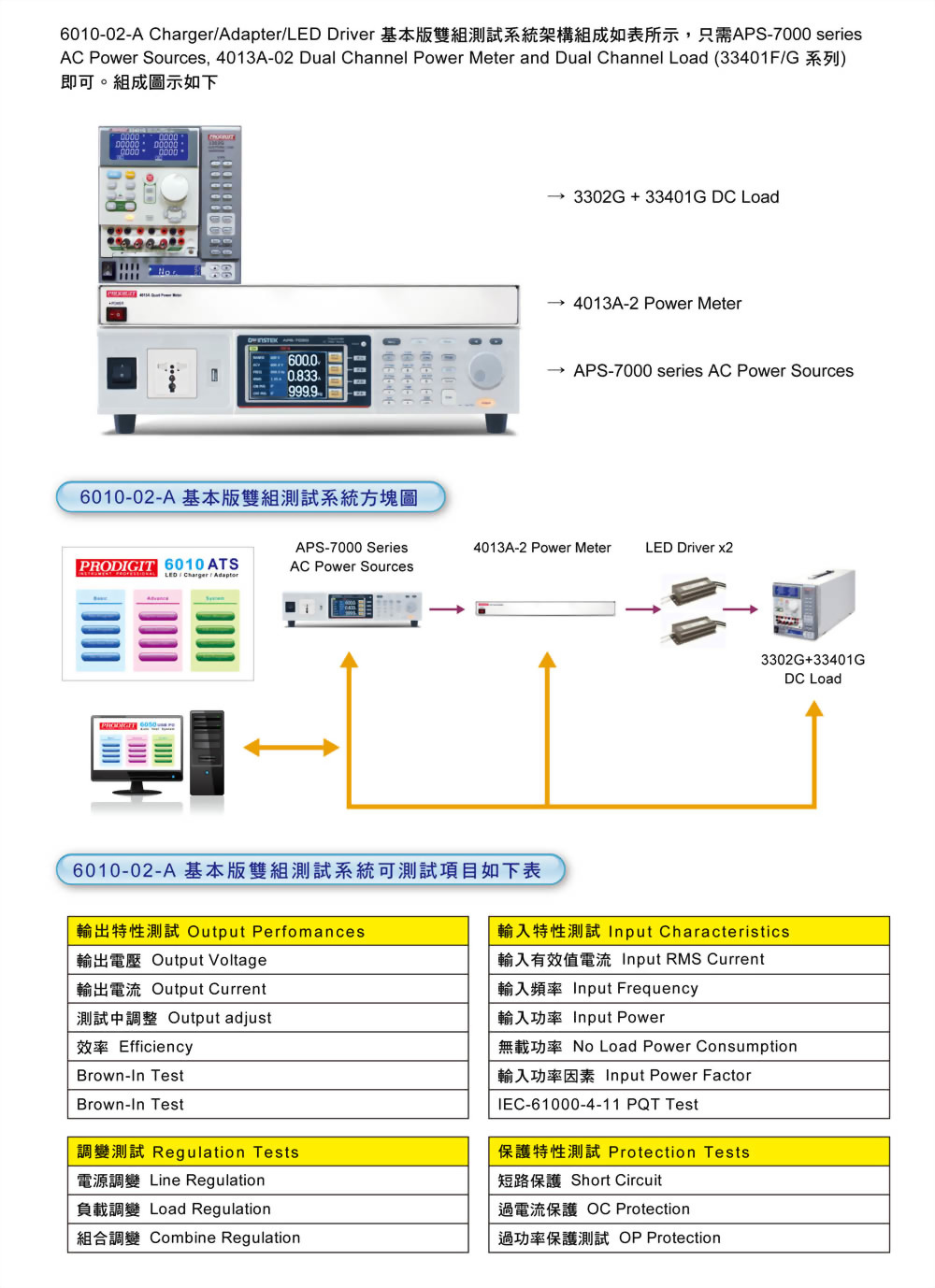

6010-02-A Charger/Adapter/LED Driver 基本版双组测试系统架构组成如表所示,只需APS-7000 series  AC Power Sources, 4013A-02 Dual Channel Power Meter and Dual Channel Load (33401F/G 系列) 即可。
组成图示如下





6010-02-A 基本版双组测试系统方块图




6010-02-A 基本版双组测试系统可测试项目如下表




6010-02-A 基本版双组测试系统设备配备表




6010-02-B 标准版双组测试系统由基本版增加 4032 Noise & Timing Analyzer ,增加时序与涟波杂讯测试。
组成图如下





6010-02-B 标准版双组测试系统方块图




6010-02-B 标准版双组测试系统增加测试项目如下表




6010-02-B 标准版双组测试系统设备配备表

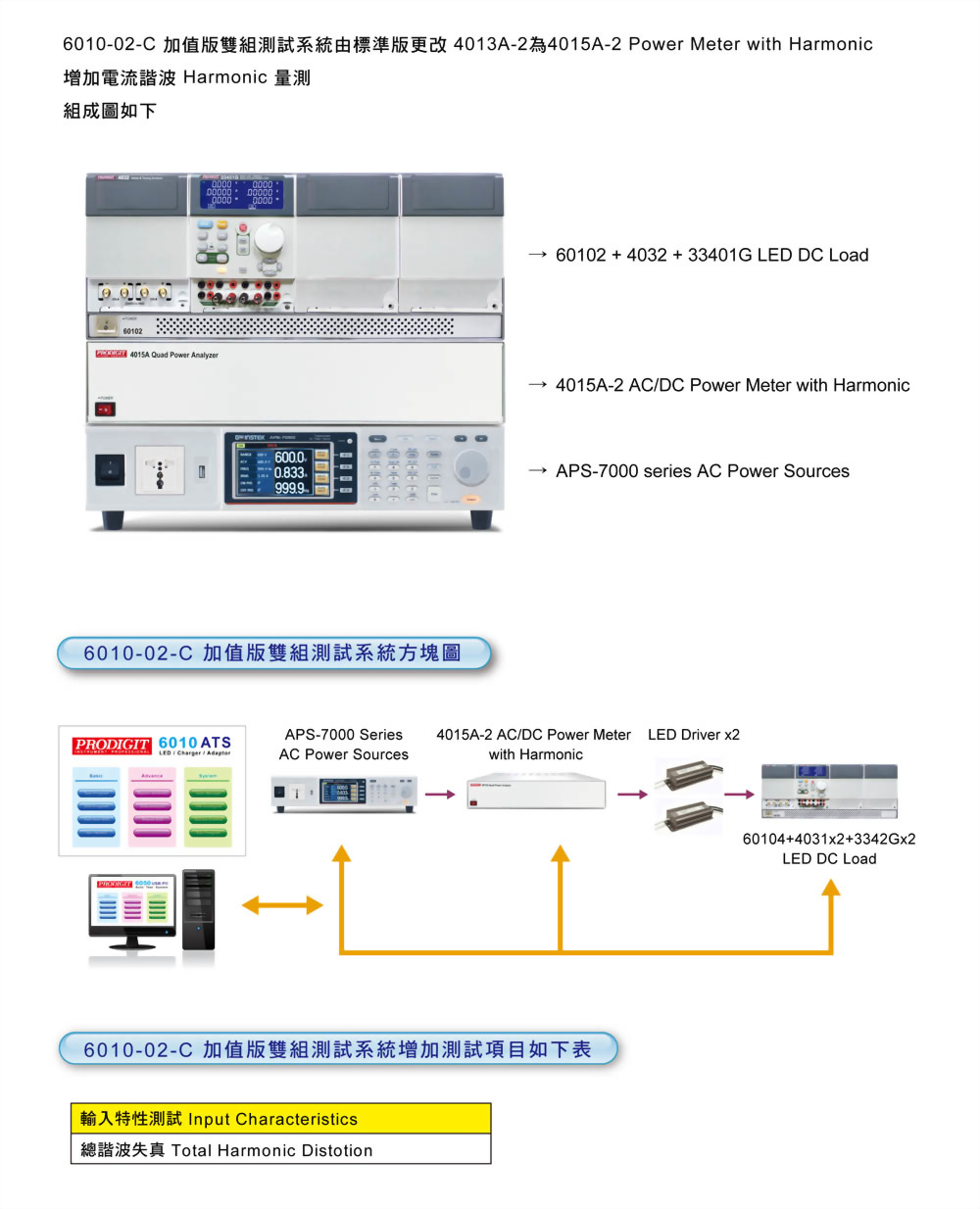

6010-02-C 加值版双组测试系统由标准版更改 4013A-2为4015A-2 Power Meter with Harmonic增加电流谐波 Harmonic 量测

组成图如下





6010-02-C 加值版双组测试系统方块图




6010-02-C 加值版双组测试系统增加测试项目如下表




6010-02-C 加值版双组测试系统设备配置表

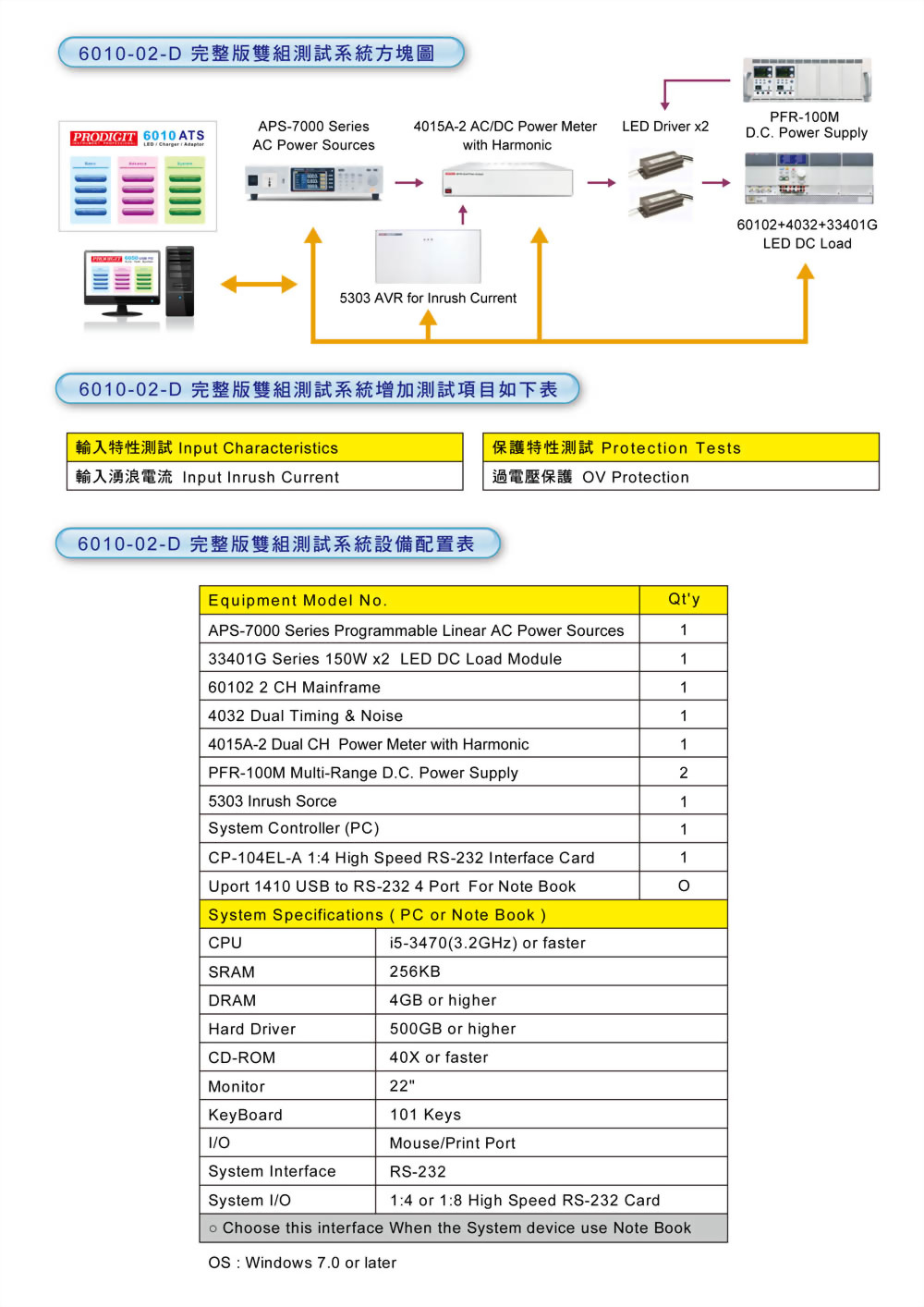

6010-02-D 完整版双组测试系统由加值版增加 PFR-100M D.C. Power Supply 及 5303 Inrush Source,增加过电压保护及输入涌浪电流保护测试及过电压测试。
组成图如下




6010-02-D 完整版双组测试系统方块图




6010-02-D 完整版双组测试系统增加测试项目如下表




6010-02-D 完整版双组测试系统设备配置表




 6010-02-A(33401G)双组 Charger/Adapter/LED Driver 自动测试系统(基本版) 6010-02-B(33401G)双组 Charger/Adapter/LED Driver 自动测试系统(标准版) 6010-02-C(33401G)双组 Charger/Adapter/LED Driver 自动测试系统(加值版) 6010-02-D(33401G)双组 Charger/Adapter/LED Driver 自动测试系统(完整版)
