• 36260A Compact High Power DC Electronic Load 600V,240A,60KW

36260A 超高功率直流电子负载 600V,240A,60KW

600V,240A,60KW

最大功率可达400kW

最大电流可达1920A
型号 : 36260A


  • 36000A系列具有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式,配合面板上的150组 储存/呼叫 记忆,能有效地控制所有负载的设定,更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。具备短路测试功能及设定短路时间,并可量测短路电压及电流。
  • 在定电流及定功率模式下,可做动态负载之仿真,其电流上升、下降斜率均为独立可调,另具有-外部输入任意波形之动态负载功能。
  • 具有OCP、OPP单键测试功能,使得OCP、OPP之测试更有效率及准确。
  • 可设定的吃载/停止吃载(LOAD ON/OFF)电压点及良/不良(GO/NG)的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆,使得负载更适用于各种不同的应用。
  • 多达150组测试参数及状态的储存功能,让其可根据自动测试(auto sequence)需求,随时将储存记忆调出来任意使用。
  • 因其耐压可高达1000V,故而非常适用于功率因子调整器(PFC)的测试应用。
  • 针对电池BMS保护板提供Short、OCCP及OCDP之保护功能测试(选购)
  • 主/从控制最多为1个MASTER,7个SLAVE



  • 电压/电流源测试
  • 交换式电源供应器瞬时响应
  • 定电压模式供限流测试及模拟电池
  • 电池放电
  • 电池充电
  • 研发、品管
  • ATE系统
  • 生产测试

34000a_compact-high-power-dc-electronic-load_applications_c01.jpg34000a_compact-high-power-dc-electronic-load_applications_c02.jpg34000a_compact-high-power-dc-electronic-load_applications_c03.jpg34000a_compact-high-power-dc-electronic-load_applications_c04.jpg34000a_compact-high-power-dc-electronic-load_applications_c05.jpg34000a_compact-high-power-dc-electronic-load_applications_c06.jpg34000a_compact-high-power-dc-electronic-load_applications_c07.jpg34000a_compact-high-power-dc-electronic-load_applications_c08.jpg34000a_compact-high-power-dc-electronic-load_applications_c09.jpg34000a_compact-high-power-dc-electronic-load_applications_c10.jpg34000a_compact-high-power-dc-electronic-load_applications_c11.jpg34000a_compact-high-power-dc-electronic-load_applications_c12.jpg

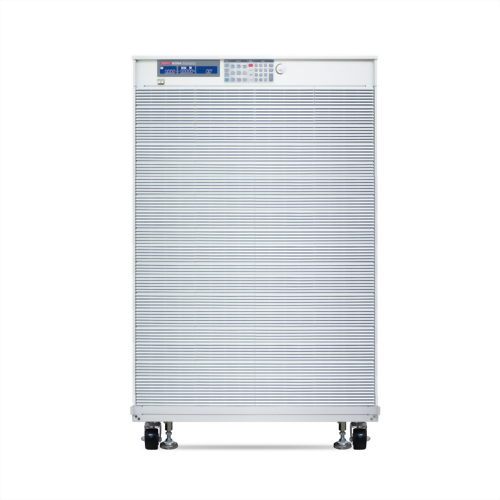

 36250A 超高功率直流电子负载 600V,210A,50KW  36260A 超高功率直流电子负载 600V,240A,60KW

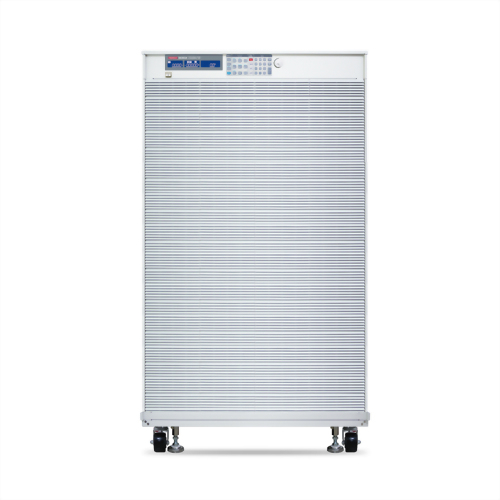

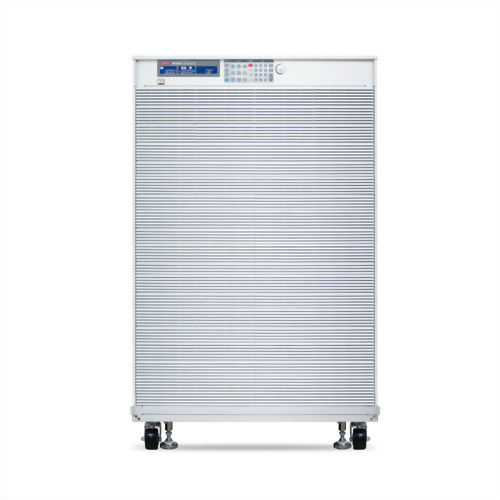

 36350A 超高功率直流电子负载 1000V,500A,50KW  36360A 超高功率直流电子负载 1000V,600A,60KW
 GPIB Card  RS-232 Card
 USB Card  LAN Card
选购配件:吊环 9923 选购功能:负载电流波形产生器
选购功能:电池BMS保护功能测试
