何謂電子負載 ?

負載可以是電阻性、電感性或電容性。真正的負載型式較為複雜,他們可能是動態的、定電流、定電阻、定電壓、峰值係數、功率因數或短路負載,等等。

"博計"直流電子負載是可以模擬定電流、定電阻、定電壓、動態及短路的負載;"博計"交流電子負載是可以模擬定電流、定電阻、峰值係數、功率因數及短路的負載。

"博計"的電子負載是利用主動零件從電源吸取電源。所有的"博計" AC & DC 電子負載皆有電壓及電流的錶頭設計、GPIB(IEEE-488)和RS-232C介面的配備。

這些負載可以被電腦軟體程式所操控,而電壓/電流可以透過GPIB/RS-232C介面來讀入/出。這些重要的特色將使(ATE)自動化測試系統更具整合性,讓使用者順利且易操控儀器。

下列為電子負載操作模式的定義與應用。

1.定電流(CC)                        AC & DC

2.定電阻(CR)                        AC & DC

3.定電壓(CV)                        DC

4.動態負載Dynamic Load   AC & DC

5.峰值係數Crest Factor       AC

6.功率因素Power Factor     AC

7.短路Short Circuit              AC & DC


1. (CC)模式

定義 :

在定電流模式當中,不論輸入電壓多寡,"博計"的電子負載將根據設定值來吸取電流。


應用:


定電流模式能被使用於測試電壓源及AC & DC電源供應器的負載調整率。
負載調整率是電源供應器在負載變動狀況下提供穩定的輸出電壓之能力,負載調整率是電源供應器輸出電壓偏差率的百分比,並以下列公式來計算




2. 定電阻(CR)模式:

定義:

在定電壓模式當中,"博計"的電子負載將吸取足夠電流以控制電壓來源到設定值。


應用:

定電阻模式能被使用於測試電壓或者是電流源,通常被使用於測試電源供應器之啟動與限流特性。


3. 電壓模式:

定義:

在定電壓模式當中,"博計"的電子負載將吸取足夠電流以控制電壓來源到設定值。


應用:

定電壓模式能被使用於測試電流源。它通常是使用於測試電源供應器的限流特性。再則,定電壓模式負載可以模擬電池的端電壓,故亦可使用於測試電池充電器。


4.  負載 :

定義:

動態負載的操作是週期性的在兩個負載準位切換。一個電源供應器的調整率和暫態的反應在高低電流準位、持續的時間及升降率的混合變化下用示波器監視它的輸出電壓波形。故3310系列電子負載只有定電流模式能提供使用動態模式。


應用:

動態負載模式能被使用於測試該電源供應器的整体回路之反應,實際上,大部份使用的是動態負載;譬如,電腦磁碟機於動作或不動作時,其工作電流隨之變化。動態負載模式能模擬這狀況。



5. 峰值係數負載:

定義:

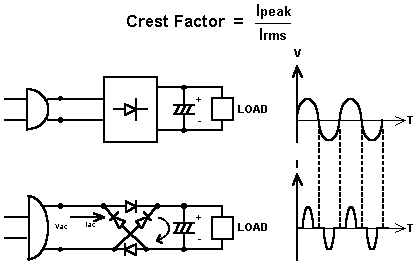

峰值係數是波形的峰值與其rms值的比率。這項規定通常是用來說明一個交流電源供應器能夠在不失真的情況下輸出峰值負載電流的能力。


應用:

大部份的電源輸入的回路包括一個整流器二極管和電容器過濾電路,因而產生一個脈衝之交流電流。

"博計"交流電子負載主要目的是模擬電流波形。電腦輸入電流的峰值係數範圍約從 2.0 到 3.0。"博計"交流電子負載能模擬八段的峰值係數從1.414到 3.5。


6. 功率負載

定義:

功率因素是平均功率值除以Vrms×Arms。



當這電壓和電流波形 (格) 式是正弦波時,以下的公式是有效的:


單純的電阻負載時,電壓及電流波形為同相,就是


當負載從純電感性改變到電阻性再到純電容性時,電流與電壓相位差從-90°到0°再到+90°,同時,功率因素從0改變到1再到0


應用:

"博計"3260系列交流電子負載能夠模擬電感性或電容性負載經由程式規劃的功率因素從0到±1。這是市場上第一個可以模擬電感性與電容性負載的主動式交流電子負載。所有的設定是可讀回到電腦經由前面板或GPIB介面來設定,且負載 V/A /W經由GPIB介面。


7. 負載短路

定義:

 一個 DC或AC電源供應器的輸出終端(機)有很低的輸出阻抗。當發生短路時,電源供應器的保護電路應產生作用而來限制輸出電流,這個重要的特點是為了保護電源供應器以避免危險。

應用:

"博計"3310與3320系列直流電子負載與3260系列交流電子負載能以一個短路功能鍵來模擬短路狀況,不需要利用外在的短路繼電器來測試AC & DC電源供應器。


"博計"電子負載上前面板的數位電流和電壓錶會顯示出短路時的電流及電壓。

當使用"博計"AC & DC 電子負載時,不需外在的短路繼電器來測試 DC 或AC電源供應器。
