如何选用博计3300系列电子负载

如何选用博计3310/3320系列抽取式电子负载模组及3300系列机框。

为符合您的测试需求，博计提供了非常弹性且完整的抽取式电子负载模组及其机框，抽取式电子负载模组的功率规格从 75W 到 300W，可从机框前方进行抽取供替换之用。

选用电子负载模组 :
3310 系列 有 CC、CR、CV动态及短路共五种工作模式，通常应用于研发、品管或自动测试系统上。
3320 系列 有CC和短路共两种工作模式，适用于检验、生产线或热机寿命试验上。
3310 及3320系列的电压、电流、功率规格分别如下表所示：

依据负载功率的瓦特数并用上面规格表来选用合适的电子负载模组，例如：一个12V/20A的电源供应器需要一个300W的模组，一个双输出的电源供应器需要两个负载模组。

在3310/3320系列中，较低的额定负载电流提供较佳的设定解析度及较低的负载杂讯效应，因此为测试电源供应器而言是较佳的。负载杂讯的指数大小如下：

选用合适的机框：

单负载应用时选用博计3302机框，3302机框容纳所有3310/3320系列的负载模组。

双负载或更多负载时且需要动态负载测试时，应该选用3300机框，3300可容纳高达四个任意组合的3310系列负载模组。 3301机框适用于静态负载之测试须需求，3301可容纳高达四个任意组合的3320系列负载模组。

3300机框具有GPIB/RS232C介面之设定/读回能力。 3301机框具有GPIB及主机/副机介面之设定能力。若将3310系列负载模组装置于3301机框时，GPIB能力便丧失，仅能从面板上手动操作。
3301机框的主机/副机功能使两部 3301机框只需一个 GPIB 位址便可以控制最多达到八个3320系列负载模组，此时背板上的主机/副机电缆线须先接妥。
3302单组机框可容纳所有的3310/3320系列负载模组，并具备GPIB标准介面，当装置3310系列模组时，GPIB介面具有设定/读回能力，当装置3320系列模组时，GPIB介面只有设定能力。

3300A机框之GPIB操作

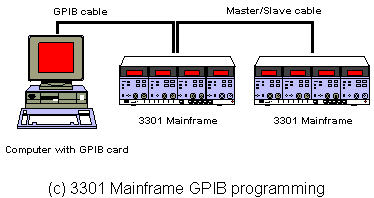

3301机框之GPIB操作

所有的3320系列电子负载模组，可于任何组合下在3301机框上操作。
GPIB具备设定之能力（LISTEN ONLY）。
若使用 MASTER/SLAVE CABLE 连接另一台3301时 ，仅需一个GPIB位址便可控制达8个负载模组。

3302机框之GPIB操作

所有的3310系列及3320系列电子负载模组，均可在3302机框上操作。
GPIB : 于使用3310系列时具备设定及回读之能力（LISTEN / TALK）。
于使用3320系列时具备设定之能力（LISTEN）。

Note :
