测试项目

• OV：输出空载电压测试
• OC：休眠自耗电测试
• DIR：放电回路阻抗测试
• CIR：充电回路阻抗测试
• NTC；热敏电阻测试
• ID：识别电阻测试
• OVD：带载放电电压/电流测试
• OVC：单节电池过充保护恢复测试
• UVD：单节电池过放保护恢复测试
• OTC：过高温度充电保护恢复测试
• OTD：过高温度放电保护恢复测试
• COC：过大充电电流保护恢复测试
• Pack OVC：Pack 过压保护恢复测试
• OCD：过大放电电流保护恢复测试(60A)
• OSD：放电短路保护恢复测试(120A)
• LDO：检测
• EQ：多节电池平衡功能测试
• 烧码
• 校正(电压，电流)
• SMBus 通讯

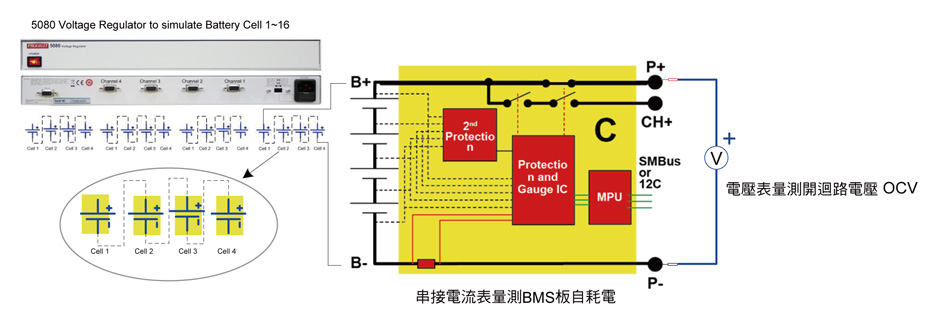

OV：输出空载电压测试

博计电子为BMS电池管理系统的测试验证之需求，研发完成5080 Voltage Regulator 电池芯电压模拟器，5080 内含4个Channel ，其中每个Channel 内有4组电器隔离且独立的0~5V 电池电压模拟器，因此可以依需求组成4组1~4串，2组1~8串或1组1~16串的电池芯模拟，如下图所示

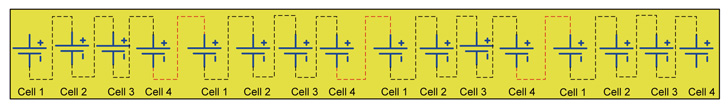

5080 Voltage Regulator to simulate Battery Cell 1组16串

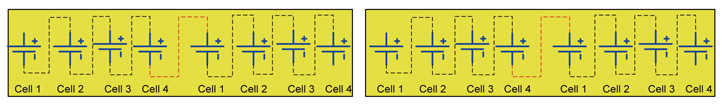

5080 Voltage Regulator to simulate Battery Cell 2组8串

5080 Voltage Regulator to simulate Battery Cell 4组4串

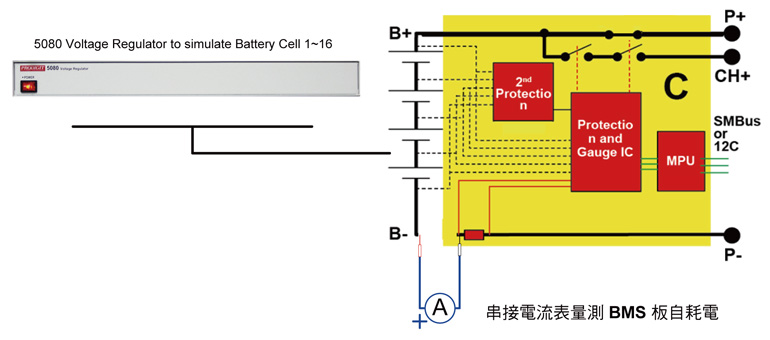

OC：休眠自耗电量测试

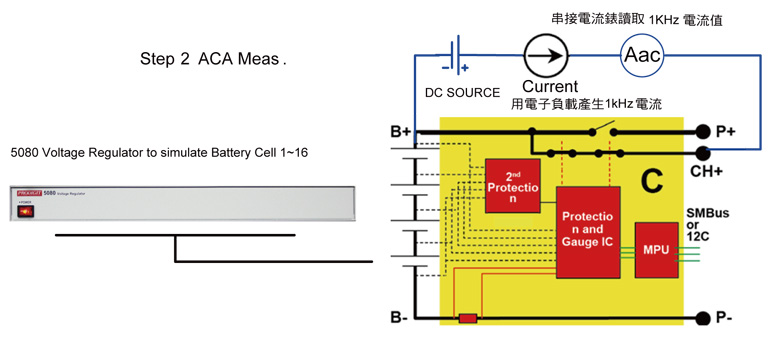

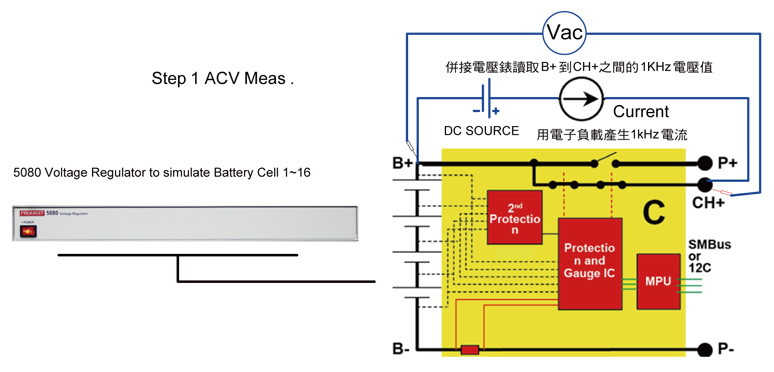

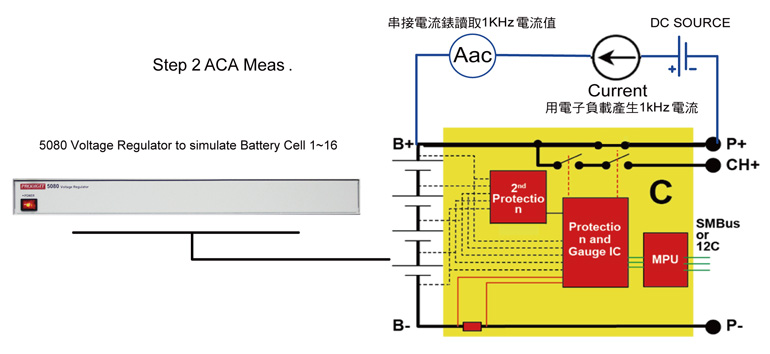

DIR：放电回路阻抗测试

Step 3 IR = Vac/Aac 回路阻抗 = 交流电压读值/交流电流读值

CIR：充电回路阻抗测试

Step 3 IR = Vac/Aac 回路阻抗 = 交流电压读值/交流电流读值

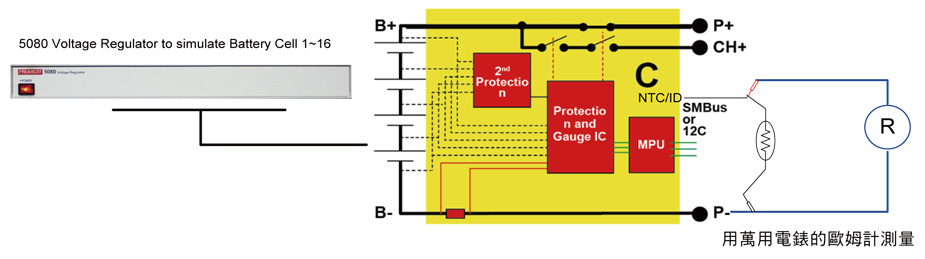

NTC：热敏电阻测试

NTC : ID识别电阻测试

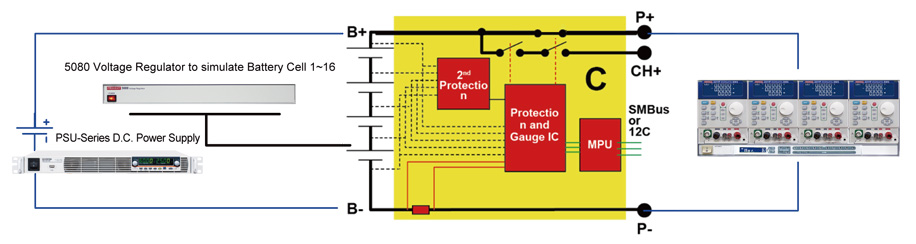

OVD : 带载放电电压/电流测试

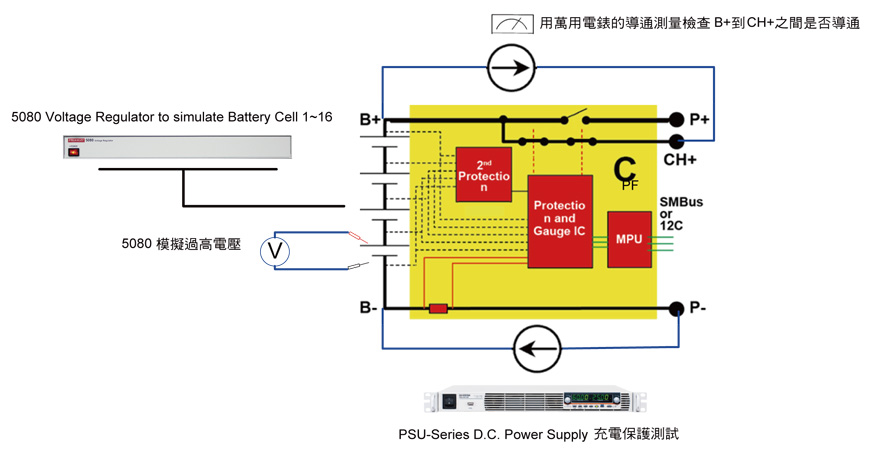

OVC : 单节电池过充保护恢复测试

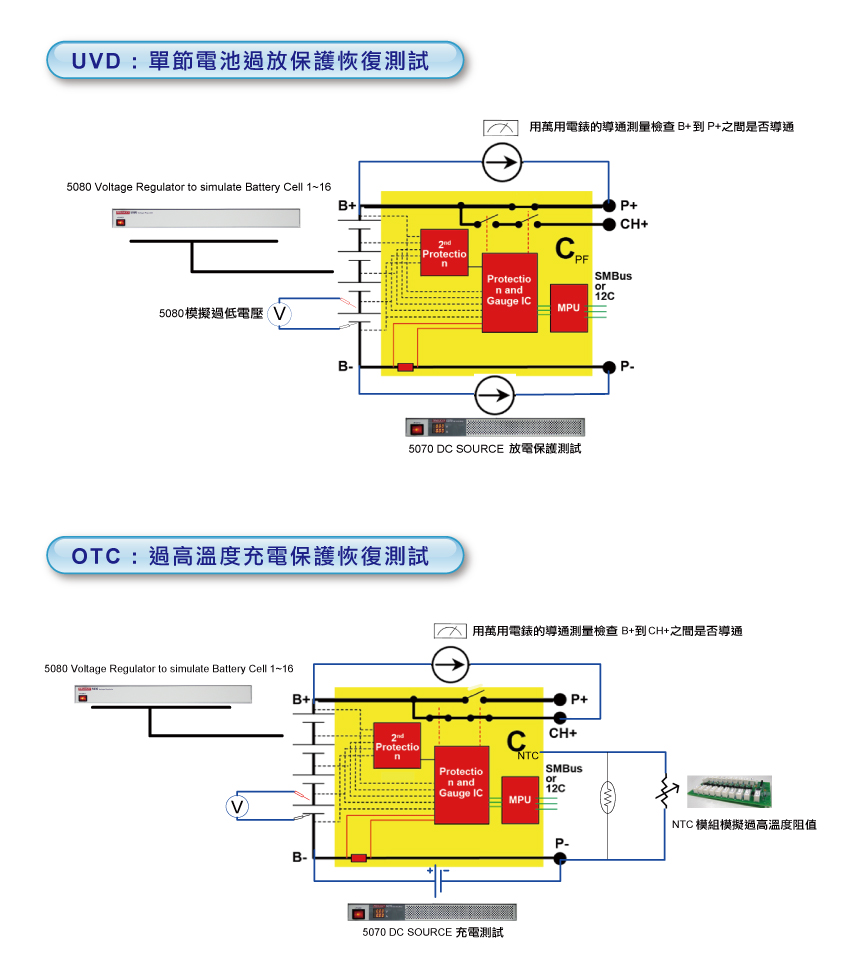

UVD :单节电池过放保护恢复测试

OVC : 单节电池过充保护恢复测试

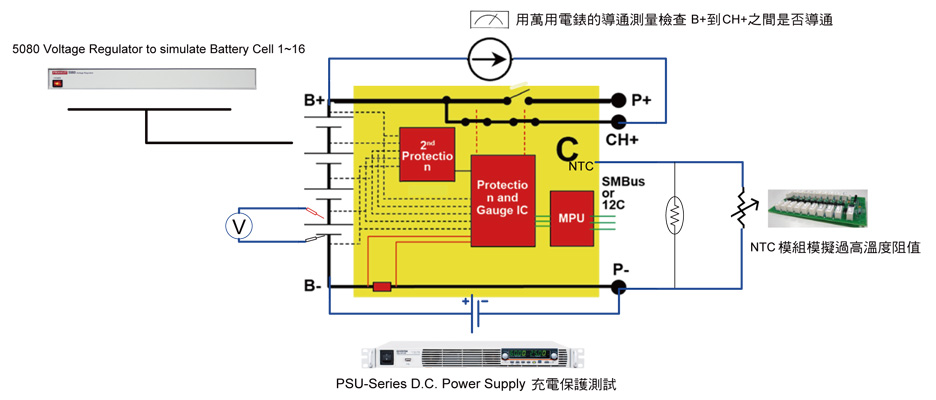

OTC : 过高温度充电保护恢复测试

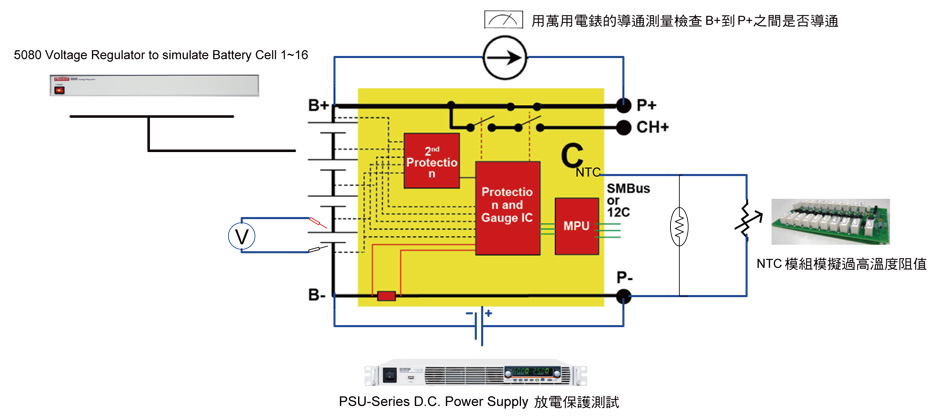

OTD : 过高温度放电保护恢复测试

博计电子为BMS电池管理系统之温度保护研发完成NTC模拟电阻器，每个NTC模拟电阻器可以模拟10Ω~500KΩ的电阻对于一个25℃时当10KΩ的热敏电阻相当于可以模拟-40℃~ 120℃的温度变化。
NTC模拟器是装置于6020 BMS ATS 的Switch Box 内。
当BMS电池管理系统内含NTC电阻时，可以利用6010系统的NTC模拟器并接至NTC电阻降低阻值可模拟过高温度时充放电保护恢复测试。

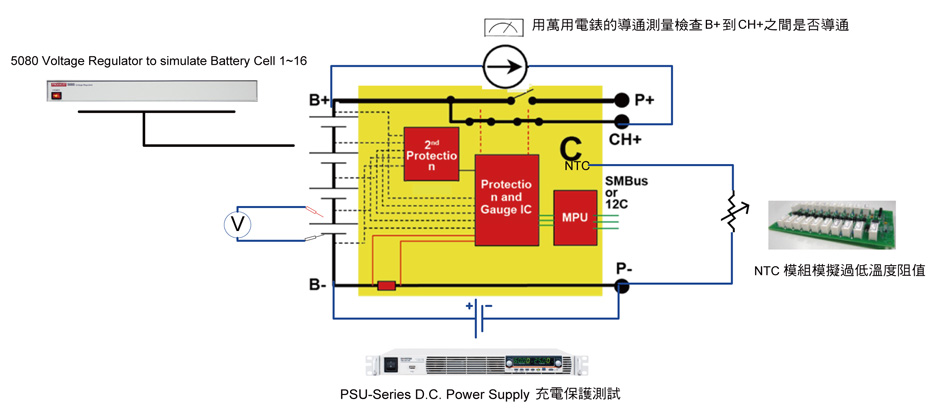

UTC : 过低温度充电保护恢复测试

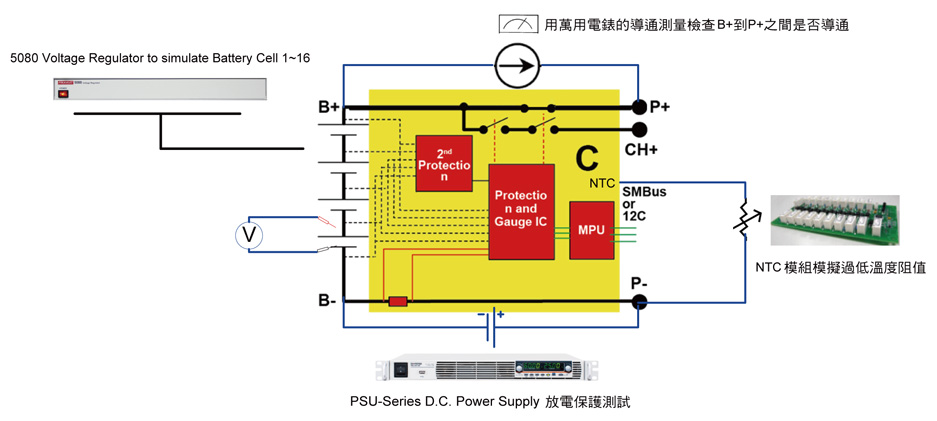

UTD : 过低温度放电保护恢复测试

当BMS 电池管理系统未含有NTC电阻时，可以利用6010系统的NTC模拟器接至NTC电阻接脚，藉由NTC模拟器设定阻值可模拟过低或者各种温度条件下的充放电保护恢复测试。

COC : 过大充电电流保护恢复测试

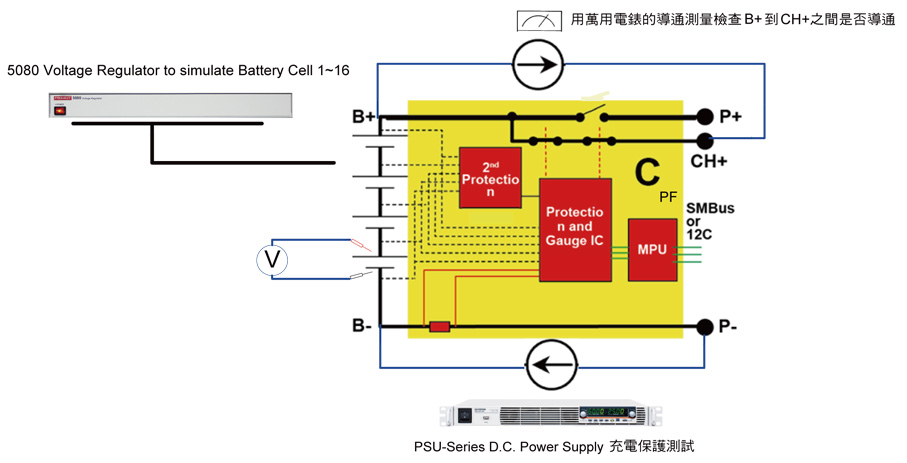

Pack OVC : Pack 过压充电保护恢复测试

OCD : 过大放电电流保护恢复测试（60A）
OSD : 放电短路保护恢复测试（120A）

选用3311F电子负载的BMS Option可以测量：
BMS板的过电流保护的发生电流值及保护动作时间
BMS板的放电短路保护的发生电流值及保护动作时间
3311F 负载的BMS保护电流可由60A提升到120A

LDO : 检测

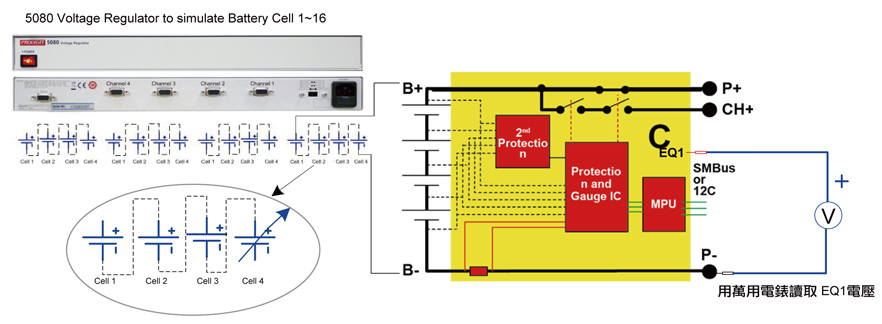

EQ : 多节电池平衡功能测试

烧码校正可同时进行 4组 BMS板烧码校正

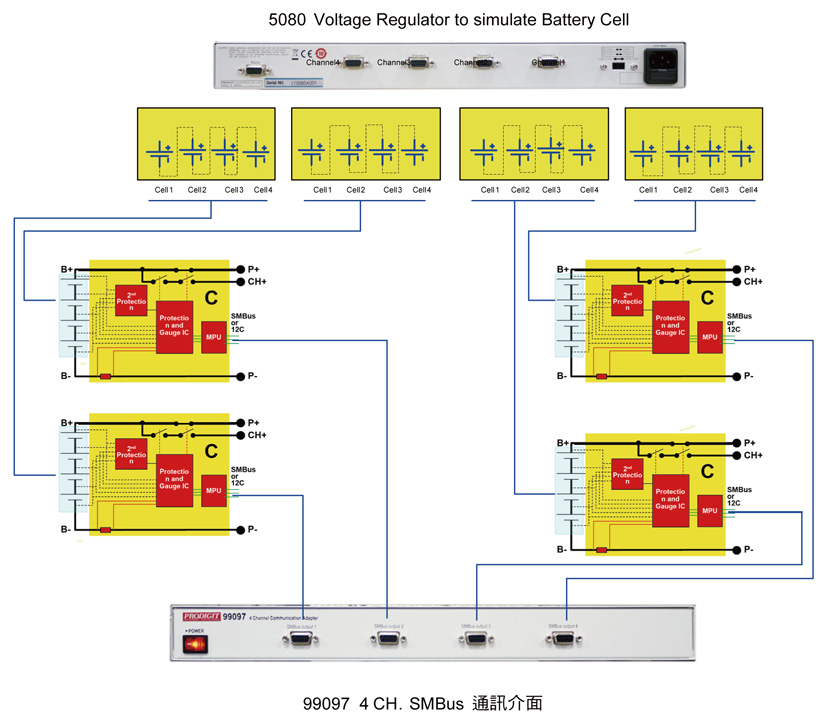

99097 4 Channel Communication Adapter 具有4组SMBus 通讯介面，分别连接到4个BMS板的SMBus 或I2C 介面，能够对BMS 板做写入、读取、校正等动作，所有资料(.srec 档)都能在6020 BMS ATE 上编辑，烧码，资料比对，资料储存管理，由于是4组同时烧码或读取，所以可以快速完成所需动作，节省生产制程中的大量宝贵时间，提高生产的产能与产量。

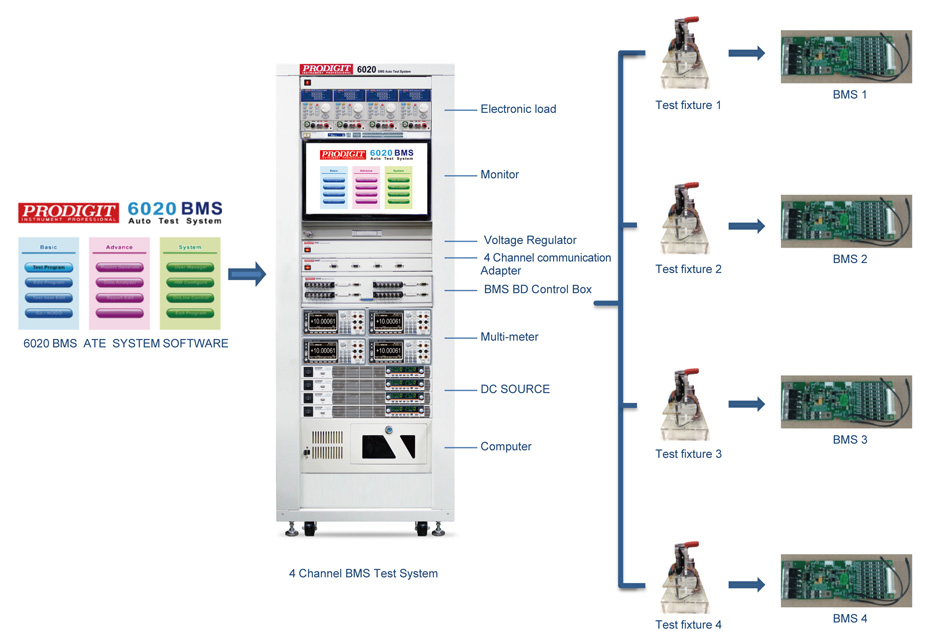

 外观图及系统配置如下图

 6020 BMS ATE 的配置说明

直流电子负载模组：3311F(60V / 60A / 300W)

电子负载用以执行各项测试时模拟待测物的负载变化的各种状况，包括放电OCP，放电短路保护，充电与放电回路阻抗所需1KHz回路电流，使各项测试能更逼近于真实情境。含BMS功能，可瞬间吃载最大120A。

直流电源供应器

5070用来提供待测物直流输入电源，做为触发及充电功能测试。

99096 BMS Board Control Box

Model 99096是博计电子为BMS电池管理系统研发的各项测试项目的自动切换装置，提供使用可以一次同时进行4个待测物做测试，节省测试时间，并可以控制输出端或输入端完全断开，另外可选购NTC模组，可以用来做温度模拟。

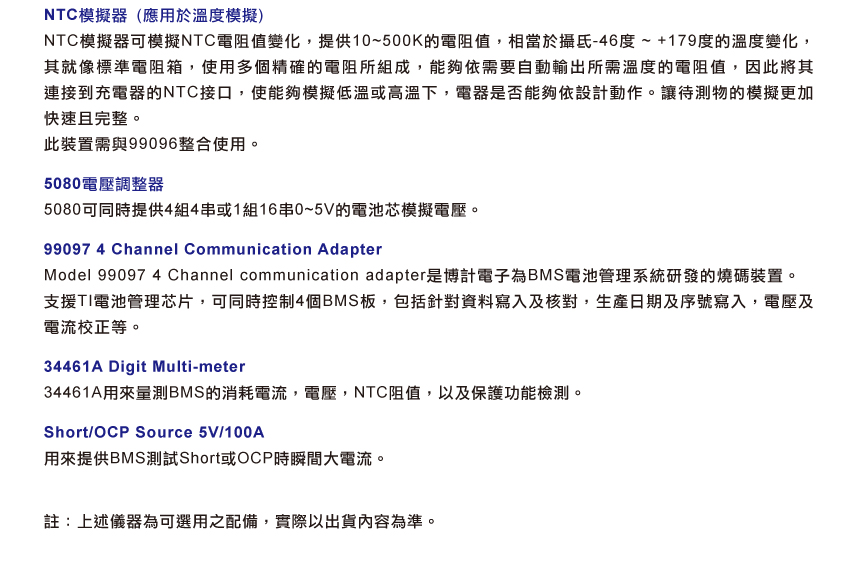

NTC模拟器 （应用于温度模拟）

NTC模拟器可模拟NTC电阻值变化，提供10~500K的电阻值，相当于摄氐-46度~ +179度的温度变化，其就像标准电阻箱，使用多个精确的电阻所组成，能够依需要自动输出所需温度的电阻值，因此将其连接到充电器的NTC接口，使能够模拟低温或高温下，电器是否能够依设计动作。让待测物的模拟更加快速且完整。此装置需与99096整合使用。

5080电压调整器

5080可同时提供4组4串或1组16串0~5V的电池芯模拟电压。

99097 4 Channel Communication Adapter

Model 99097 4 Channel communication adapter是博计电子为BMS电池管理系统研发的烧码装置。
支援TI电池管理芯片，可同时控制4个BMS板，包括针对资料写入及核对，生产日期及序号写入，电压及电流校正等。

34461A Digit Multi-meter

34461A用来量测BMS的消耗电流，电压，NTC阻值，以及保护功能检测。

Short/OCP Source 5V/100A

用来提供BMS测试Short或OCP时瞬间大电流。

注：上述仪器为可选用之配备，实际以出货内容为准。
