6010 ATE 的AC,DC电源及Inrush Current 测试方案

6010 ATE 的AC,DC电源及Inrush Current 测试方案

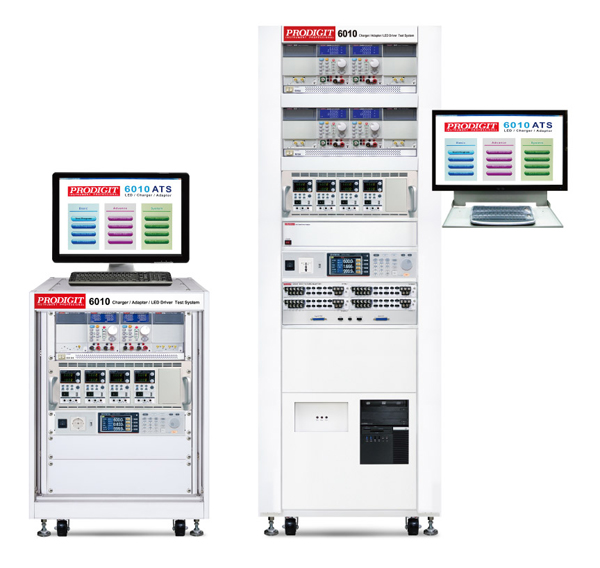

1. Prodigit的电子负载机型最多最齐全

除标准的300W模组式负载3310F系列，双负载模组3330F系列、LED负载3340G系列外，其他机型也都可以支援。

包括600W、1200W、1800W、2400W、3600W、5000W等，甚至交流负载都能支援，让您购置6010 ATE后，不须担心未来电源机型需要对应的电子负载，博计是目前市场上规格与机型最完整的厂家。


2. AC电源除APS-7050及APS-7100外，亦可选用APS-7200 / APS-7300以上规格的AC电源

Prodigit 6010 ATE 对上述AC Source都可支援，对市场上各品牌的AC电源经评估后亦可支援，若需评估请联络博计业务部门。

3. Inrush Current 最佳测试方案

Prodigit 6010 ATE的Inrush Current采用分散式开关机设计，由5303 3KVA AVR供应230V / 264V / 277V亦可客制其他电压值的Inrush Current测试电源，能提供高达200Apeak的电流。
在4015A Power Meter内建4 channel分散式Inrush Current高速开关，能够对99093双测试治具中的4个待测试电源产品逐一开机测试，能够精确测试达到200A的Inrush Current。
经由5303 AVR与4015A Power Meter的巧妙安排，6010 ATE能够稳定并精确测量到高达200Apeak的Inrush Current，相对于4个待测电源同时开机测试Inrush Current，6010 ATE仅需要一般ATE25%的AC电源容量，除了测试Inrush Current更精准外，更替您节省了昂贵、体积大、规格多400%的AC电源。具体来说：对于输出30W以内的AC / DC电源，使用1台APS-7050 500VA或APS-7100 1KVA电源便足够（注：AC / DC电源效率为70%，功率因素PF : 0.7，因此30W输出的AC/DC电源其输入电源约为60VA），4台AC/DC电源的总AC输入电源便为240VA，当测试Inrush Current时，AC / DC电源的输入便经Switch A切换并连接到5303 3KVA AVR的输出，然后对4台AC / DC电源令4015A 4 Channel数位功率表中每个Channel的Switch B逐一开机测试Inrush Current，因此5303 AVR仅需提供200Apeak即可，不需提供到高达800 Apeak = 200 Apeak x 4 的瞬间电流，最后Inrush电流测试完成后，6010 ATE便将AC / DC电源的输入经Switch A切换到5302A AC Source的输入，这是6010 ATE对AC Source的重要优化措施，因此6010 ATE不需要规格特别大的电源，却仍然可以精确测量Inrush的方法。

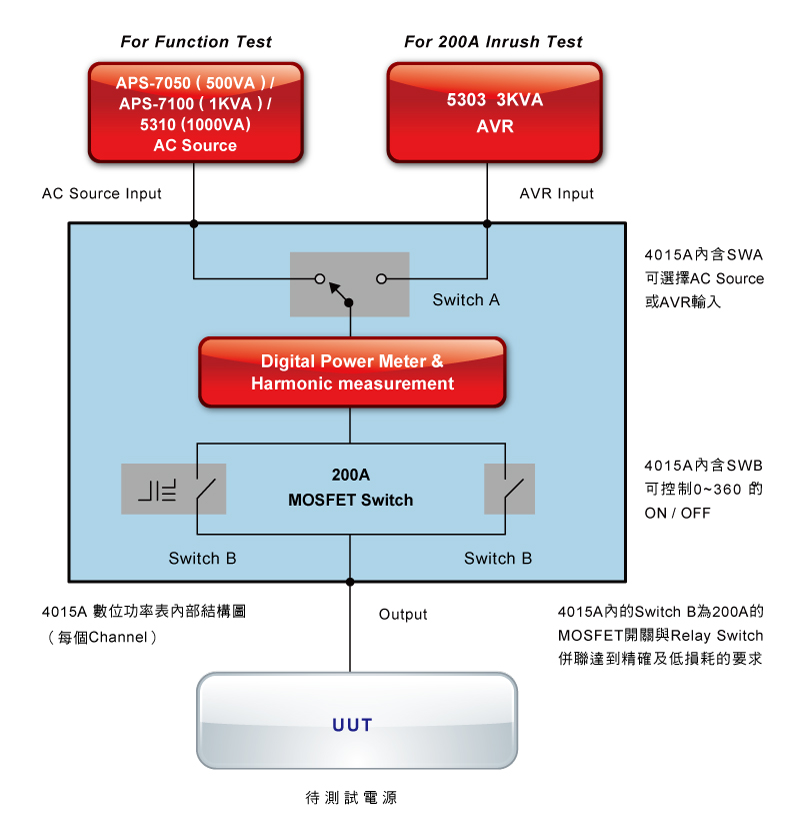

6010 ATE 使用4015A的结构图

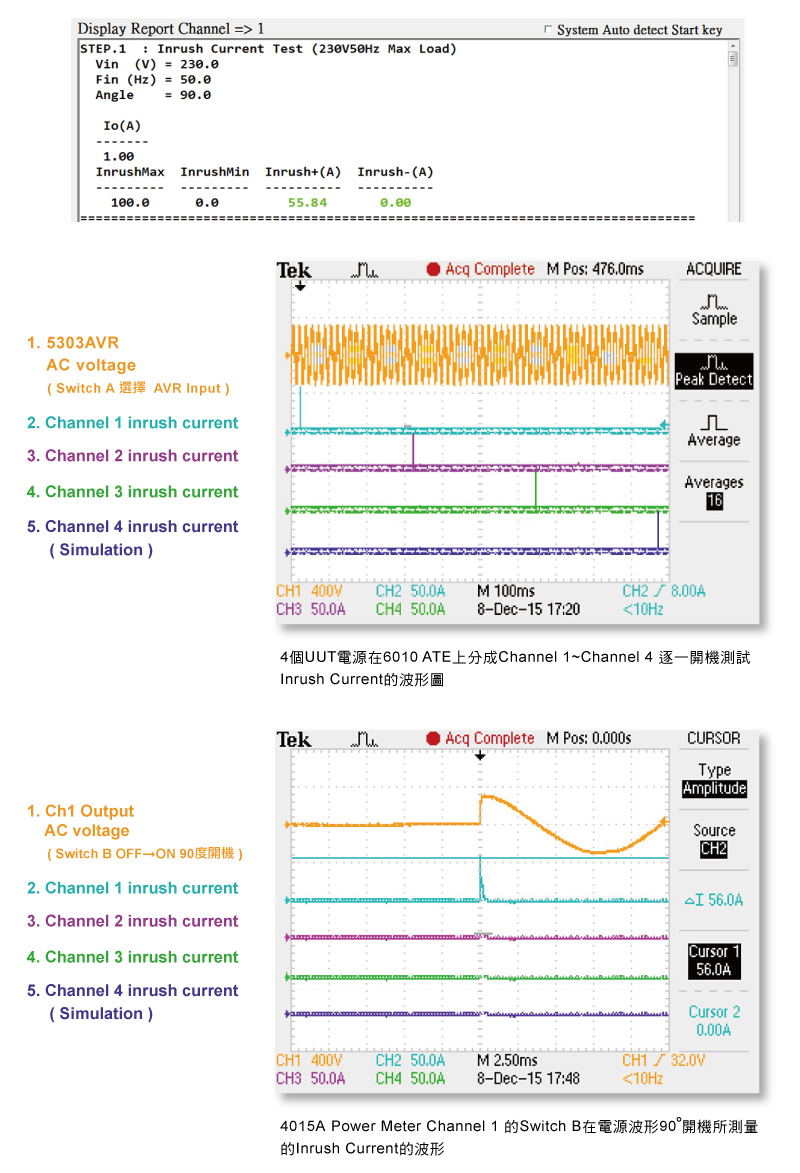

6010 ATE的Inrush Current测试报表


对于Charger / Adapter等不需要Harmonic电流谐波测量时，可以选用4013A 300V / 20A AC / DC数位功率表，其系统结构图如下所示

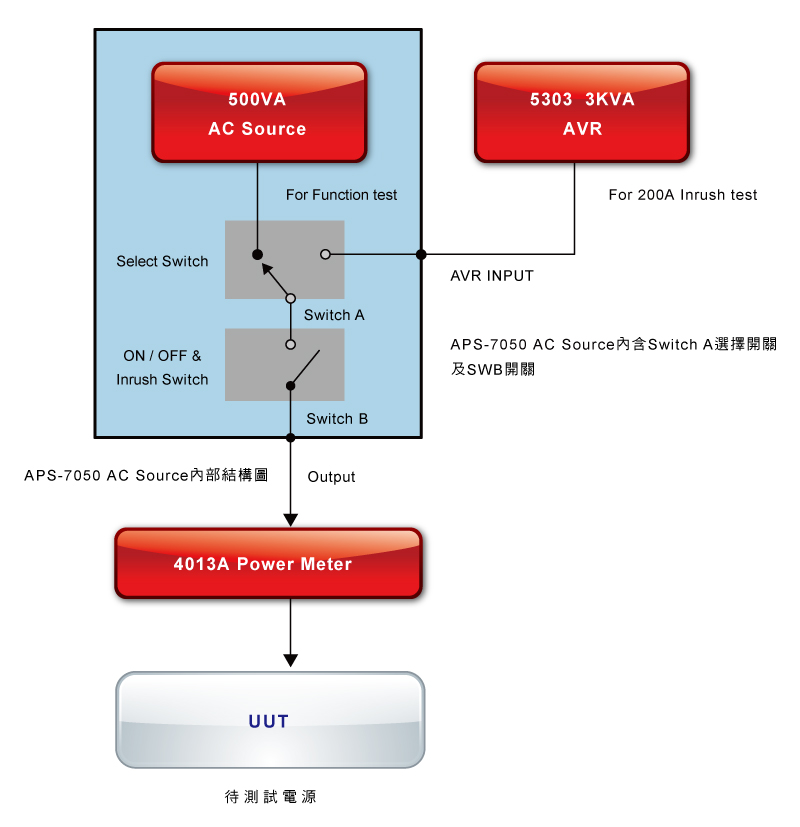

6010 ATE 使用 APS-7050 / 4013A 的结构图

4. 6010 ATE内AC Source的弹性组合

如前所述，对于输出功率在30W内的AC/DC电源产品，需要使用99093双治具且4台同时测试时，仅需一台APS-7050或APS-7100 AC Source，若输出功率>30W但小于60W时，便可选用2台APS-7050或1台APS-7100 1KVA AC Source。

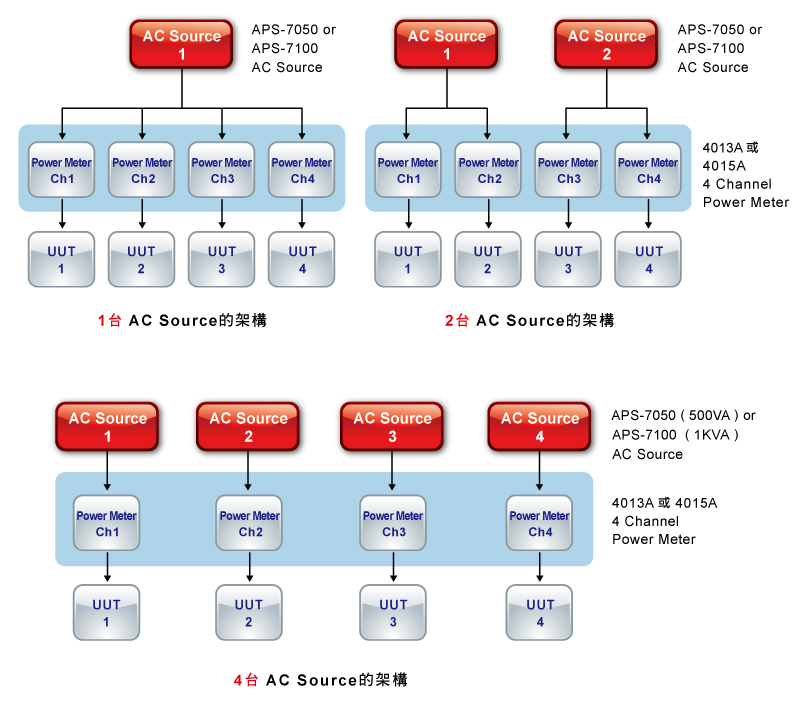

6010 ATE的架构非常弹性，搭配4013A 4个Channel Power Meter或4015A 4个Channel Power Meter（含Harmonic测量）能够一台AC Source对4台待测电源，并允许2台AC电源或4台电源的使用，如下图所示


5. 6010 ATE支援DC/DC

除了AC / DC电源外，Power Bank与电池BMS相关电源已相当普遍，6010 ATE亦支援单输出或多输出的DC / DC电源测试，6010 ATE内有PFR-100L（50V / 100W）、PFR-100M （250V / 100W）、PSU-60-25（60V / 25A / 1500W）等DC电源，除了供DC输出端的OVP测试外，并能够作为DC / DC电源输入端用，6010 ATE内的4015A除交流V / A / W / Harmonic 量测外，并支援DC的V / A / W量测，另外4013A Power Meter可支援AC / DC的V / A / W量测。对于市场各品牌的DC电源，经评估后亦可支援，若需评估请与博计业务部门联络。

6. THD测试

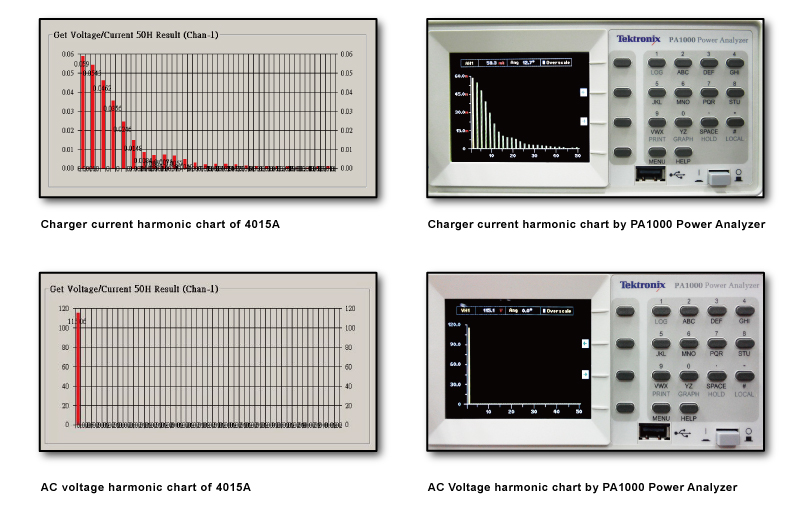

6010 ATE内的4015A Power Meter内建4组功率表，能够测量4组AC/DC的Inrush Current外，并能同时测试4组AC/DC或DC/DC的V/A/W/PF,V/ A的50次谐波，4015A的电压6档，能测到500V AC或DC的电流8档外加Inrush 200A共9档，功率量测从0.3W~10000W共48档，最低测到0.01mW，6010 ATE能有效支援Energy Star及Standby Power的测量。


7. LED测试 & 风扇测试

风扇测试功能

除了LED灯号外，中、大功率电源基于散热的需求，常配置散热风扇来强制冷却，使电源能安全的运作。
博计6010 ATE为改善检测电源人员用眼力判别不易的现象，开发完成非接触式风扇动作检测模组，能够判别风扇的实际运行状态，纳进6010 ATE的检测范畴。
在展示的影片中，展示风扇测试模组能够对风扇的低风量、中风量、高风量做出判别。
